捷晟达科技推出正负双输出E系列DC-DC模块电源

类型：新品快播  日期：2012-6-19 14:34:09  点击：841

                         捷晟达科技推出正负双输出E系列DC-DC模块电源
捷晟达科技推出正负双输出隔离的E系列DC-DC模块电源具有小体积，隔离电压高，性能稳定可靠等特点，该模块电源广泛应用于：安防电子，医疗设备，RS485或RS232通讯接口，工业自动化控制系统等。

产品特点:
◆小体积，低成本，高效率，符合UL94-V0阻燃标准
◆输出功率：0.1-2W
◆输出纹波:150mVp-p
◆温度特性好
◆SIP/DIP封装方式
◆隔离电压3000VDC
◆工作温度范围宽(-40°C~+85°C)
◆国际标准引脚封装方式
◆符合RoHS指令
◆输入电源：5VDC/9VDC/12VDC/15VDC/24VDC
◆输出电源：±5VDC/±9VDC/±12VDC/±15VDC/±24VDC
产品应用:
ExxxxS/D-xW系列产品专门应用于产品电路上分布电源系统需要产生一组或几组与输入电源隔离的应用场合而设计,产品适用于：
1、 电源系统供电和变换，隔离电压高的场合
2、 数字电路隔离及电压的变换(如RS232/RS485接口电路)
3、 输入电源的电压变化≤10%
4、 输入输出之间隔离电压≤3000VDC
5、 输出电压精度及输出纹波噪声要求都不高的场合

技术资料下载: http://www.jsd-iae.com/down/201254225531130.pdf

更多技术手册下载: http://www.jsd-iae.com/DC-DC_Converter.htm

电源模块资料应用下载: http://www.jsd-iae.com/yingyong/dc-dc-dianyuan1.htm

产品布板尺寸图:

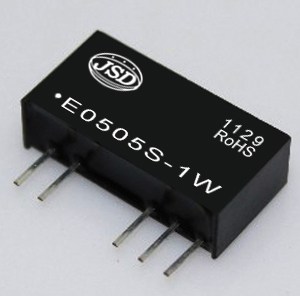

模块电源图片:
