捷晟达科技推出新款一进一出电阻(电位器,电子尺,角度,位移)信号隔离变送器

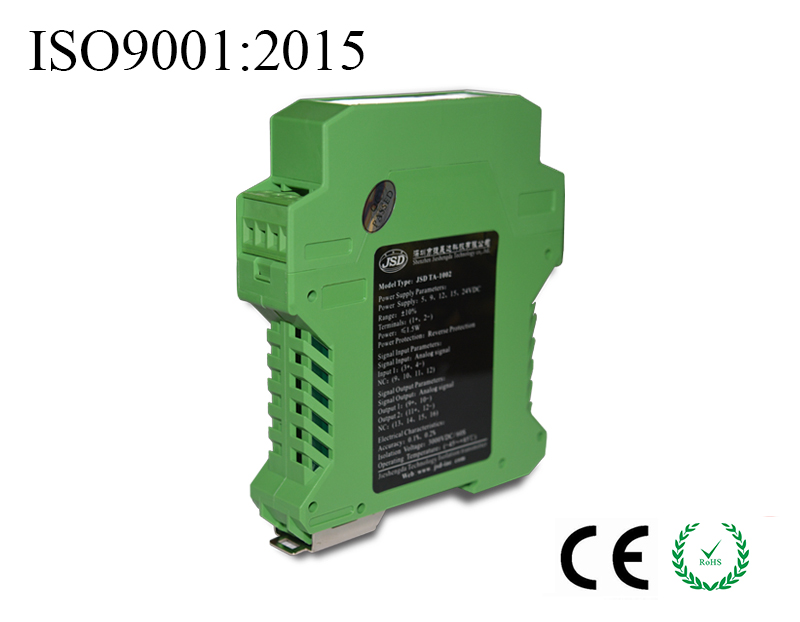

捷晟达(JSD)科技推出新品JSD TAR-1001系列电阻(电位计,电位器,电子尺,滑动电阻器,角度位移)信号隔离变送器是DIN35 1*1 OI-Rx-Px-V(I)Ox的升级产品,新一代电阻信号隔离变送器具有体积小,精度高,工作电源范围宽(9-36VDC),功率小,性能稳定,SMD贴片工艺设计,产品隔离电压高等特点,产品输入,输出,工作电源相互隔离,隔离电压为3000VDC,适用于所有的复杂的工业应用现场,产品采用光电隔离技术,具有更好的抗EMC电磁干扰能力,输出精度高,温飘特性小和线性度好等特点,广泛应用于:机械制造(注塑机,印刷机,机床),石油开采,工业自动化控制,角度测量,直线位移传感器检测。 特征:
◆小体积,低成本,国际标准DIN35mm导轨安装
◆三端隔离(输入、输出、工作电源间相互隔离)
◆高精度等级(0.1%F.S，0.2%F.S)
◆高线性度(0.1%F.S)
◆高隔离耐压(3000VDC/60S)
◆极低温度漂移(100PPM/℃)
◆工业温度范围(-45-+85℃)
◆产品性能可靠(MTBF＞50万小时)
◆5V/12V/15V/24V或(9-36VDC)工作电源等多选
◆电阻或电位器信号输入(0-100Ω/0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ多选)
◆国际标准信号输出(0-5V/0-10V/1-5V/0-10mA 0-20mA/2-10V/0-3.3V等多选)
产品应用:
◆采集电位计(电子尺,位移,电阻)信号并隔离,转换标准模拟量信号,如:4-20mA/0-10VDC等
◆采集电子尺,电位器,滑动电阻器,角度位移信号并隔离,转换,放大及远传
◆印刷机,注塑机,木工机械,喷涂,机床,机器人,运动器械等需要精确测量位移的场合
◆工业现场信号隔离及远程长线无失真传输
◆模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传
◆FA、OA领域仪器仪表与传感器信号收发
◆克服设备之间的相互干扰并对位移,电子尺等相关信号采集
◆工业现场测量的过程监测及控制

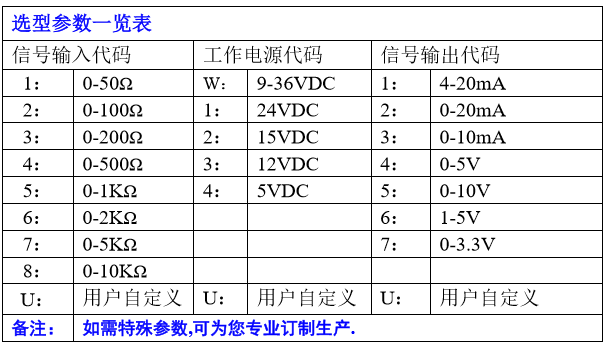

产品选型表:
例1:信号输入:0-1000Ω;信号输出:0-3.3V;工作电源:24VDC;产品型号:JSD TAR-1001-517
例2:信号输入:0-50KΩ;信号输出:4-20mA;工作电源:36VDC;产品型号:JSD TAR-1001-UW1
例3:信号输入:0-10KΩ;信号输出:0-10V;工作电源:12VDC;产品型号:JSD TAR-1001-835

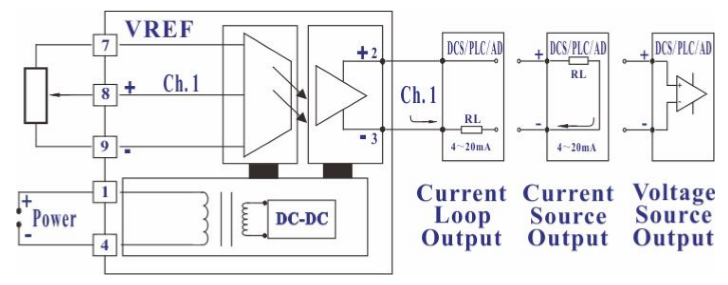

应用接线图:

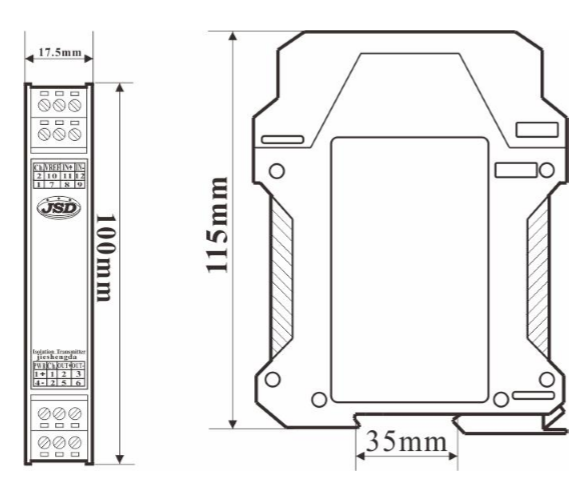

产品尺寸图:
技术资料下载:
一进一出电阻(电位器,电子尺,角度位移)信号隔离变送器: http://www.jsd-iae.com/down/20161026012429.pdf 二进二出电阻(电位计,滑动电阻,角度位移)信号隔离变送器: http://www.jsd-iae.com/down/20161031120000.pdf 模拟量隔离变送器: http://www.jsd-iae.com/Isolation_Transmitter.htm
|
