捷晟达科技推出模拟量正负双向信号号隔离放大器变送模块IC

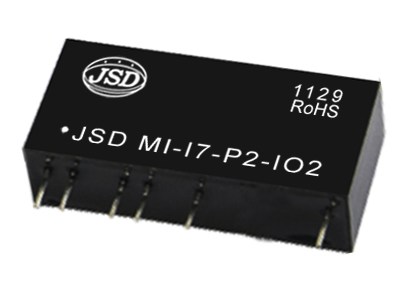

捷晟达科技（JSD科技）推出的模拟量正负双向电压电流信号隔离放大器采用先进独特的磁电隔离技术，和光电隔离器模块相比，该隔离模块性能更加稳定可靠，体积小，同时也可安装到仪器仪表设备内部，可以更好的利用设备空间，提升系统集成度的要求。该隔离器模块IC具有什么样特点 特征： ● 低成本、小体积,SIP封装符合UL94-V0阻燃标准 ● 无需外接电位器,免零点和增益调节 ● 电源、信号输入、信号输出相互之间2500VDC 隔离 ● 工作电源：5VDC，12VDC，15VDC，24VDC等单电源供电 ● 0~75mV/0~5V/0~10V/0~±100mV/0~±10V/4~20mA/0~±20mA等电压电流信号之间的相互转换及放大 ● 工业级温度范围: -45~+85 ℃ ● 精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1%） 应用场所： ● 直流电流/电压信号的隔离、转换及放大 ● 工业现场信号隔离及远程长线无失真传输 ● 模拟信号地线干扰抑制及模拟量隔离、采集 ● 4~20mA/0~±20mA/0~±10V/等传感器信号的隔离及变换,并能实现一进二出、一进三出、二进二出、三进三出隔离信号功能。 ● 仪器仪表与传感器信号收发 ● 电量隔离测控的工业现场 ● 电力监控、医疗设备隔离安全栅 概述： 捷晟达科技（JSD科技）的JSD MI-V(I)x-Px-V(I)Ox系列隔离放大器是一种磁电隔离的混合集成电路，该隔离放大器模块前级是电压(电流)信号输入, 后级是电流(电压)信号输出,同一芯片上集成了一个多隔离的微功耗电源向内部信号处理电路供电，使信号输入、工作电源、信号输出间相互隔离。该模块采用电磁隔离技术,相比光耦隔离具有更好的温飘特性和线性度。 详细技术资料:http://www.jsd-iae.com/down/201278232222259.pdf 图片：
|
