模拟量两线制4-20mA回路供电隔离变送器典型应用

类型:隔离变送器  日期:2018-1-12 8:53:14  点击:109
                  拟量两线制4-20mA回路供电隔离变送器典型应用
  捷晟达科技推出的模拟量两线制4-20mA回路供电隔离变送器是专用于传感器,变送器,两线制设备,两线制仪器仪表设备配套使用的,该产品给传感器(变送器,两线制设备,两线制仪器仪表)提供24VDC的同时采集两线制设备输出的4-20mA信号,在保证精度的情况下并隔离及无失真远距离传送,以保证后端设备的不被干扰和安全,这样提高了整个采集系统的抗EMC干扰能力和稳定性,该产品广泛应用于造纸,自动化控制,仪器仪表设备,环保,污水处理,冶金,新能源,汽车电子等行业中。
该模拟量两线制4-20mA回路供电隔离变送器有一进一出,二进二出系列。
1、一进一出模拟量两线制4-20mA回路供电隔离变送器(产品型号:JSD TAW-1001D-100L-F)
捷晟达科技的 JSD TAW-1001D-100L-F 系列隔离变送器是4-20mA 两线制回路供电的电流隔离变送配电器,该隔离变送器采用电磁隔离技术,并通过输入端馈电方式,给输入端两线制仪器仪表设备供电,有效的解决了电流信号隔离对供电电源的依赖,实现 4-20mA 标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口(PLC、DCS系统、一次仪表、二次仪表等)匹配;该隔离变送器内部采用 SMD 贴片工艺、新技术隔离措施使器件能达到 3000VDC 隔离电压和工业级宽温度,能在潮湿、震动的恶劣的环境中工作,满足工业级环境要求。JSD TAW-1001D-100L-F 系列隔离变送器采用国际标准 DIN 35mm 导轨卡槽安装方式,方便用户安装使用。用户只需按产品技术资料接线即可实现两线制模拟量无源 4-20mA 信号的隔离、传输和配电变换功能,并实现信号长线无失真传输。
产品技术资料下载: http://www.jsd-iae.com/down/20180114003907.pdf

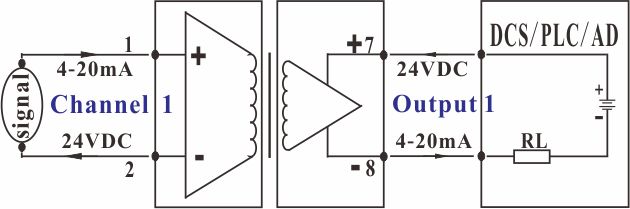

一进一出模拟量两线制4-20mA回路供电隔离变送器应用接线图:
两线制4-20mA隔离变送器应用图
2、二进二出模拟量两线制4-20mA回路供民隔离变送器(产品型号: JSD TAW-2002D-100L-F)
捷晟达科技的 JSD TAW-2002D-100L-F 系列隔离变送器是二进二出的 4-20mA 两线制回路供电的电流隔离变送配电器,该隔离变送器采用电磁隔离技术,并通过输入端馈电方式,给输入端两线制仪器仪表设备供电,有效的解决了电流信号隔离对电源的依赖,实现 4-20mA 标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口(PLC、DCS 系统、一次仪表、二次仪表等)匹配;该隔离变送器内部采用 SMD 贴片工艺、新技术隔离措施使器件能达到 3000VDC 绝缘电压和工业级宽温度,能在潮湿、震动的恶劣的环境中工作,满足工业级环境要求。捷晟达科技的 JSD TAW-2002D-100L-F 系列隔离变送器采用国际标准 DIN 35mm 导轨卡槽安装方式,方便用户安装使用。用户购买后只需按产品技术资料接线即可实现两线制4-20mA 信号的隔离、传输和配电变换功能,并实现信号长线无失真传输。
产品技术资料下载: http://www.jsd-iae.com/down/20180114002015.pdf

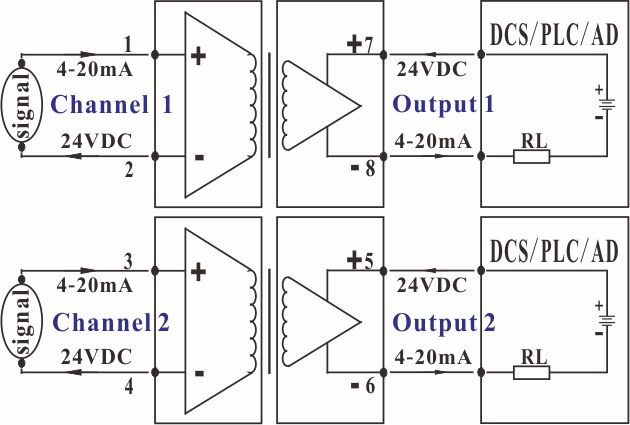

二进二出模拟量两线制无源4-20mA回路供电隔离变送器应用接线图:
两线制4-20mA隔离变送器
更多模拟量隔离变送器资料下载:  http://www.jsd-iae.com/Isolation_Transmitter.htm

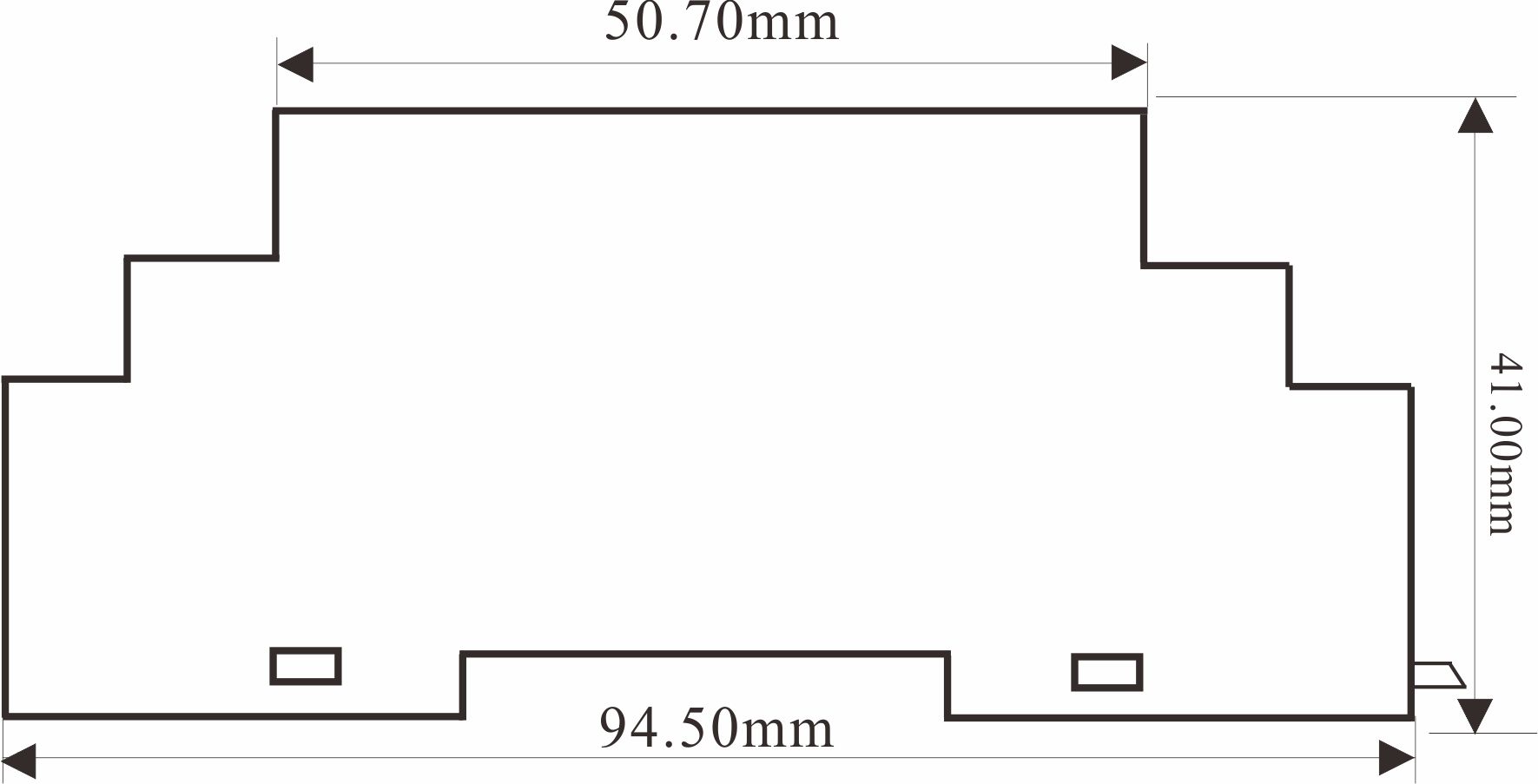

产品尺寸图:

两线制4-20mA隔离变送器尺寸图

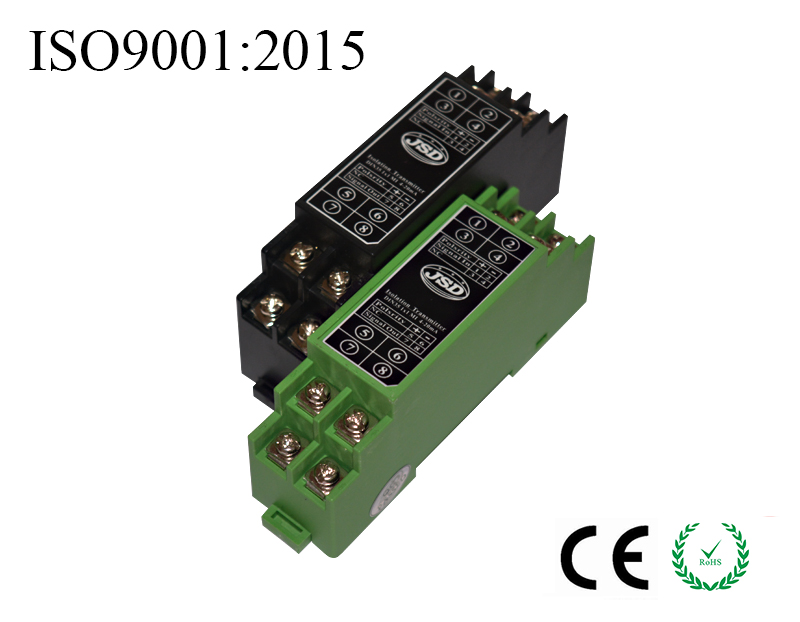

产品实物图:
两线制隔离变送器图片
