捷晟达科技的信号隔离变送器应用于环保行业

类型:隔离变送器  日期:2013-4-18 9:03:05  点击:2251

                               捷晟达科技的有源隔离变送器应用于环保行业
捷晟达科技模拟量信号隔离变送器广泛应用于全人类的环保事业,“捷晟达人”为全人类的环保尽自己的责任和一份心,支持关注环保事业还要全人类继续共同努力,但“捷晟达人”会再接再励继续关注全人类环保事业,为人类的环保事业添砖加瓦。

捷晟达科技的隔离变送器是把流量传感器,压力传感器,风力传感器以及其他传感器产品输出的标准信号(如4-20mA/0-20mA/0-10V/0-5V/1-5V转换成采集系统、监控系统及PC控制系统接口可匹配的模拟量信号。

应用于环保行业的各类隔离变送器产品具有以下特点:
(1)一进一出(单入单出/单通道输入单通道输出)模拟量信号隔离变送器(磁电隔离系列)
产品特征:
◆ 小体积,低成本,标准DIN35mm导轨安装方式
◆ 三端隔离(输入、输出、工作电源间相互隔离)
◆ 高精度等级(0.1% F.S,0.2% F.S)
◆ 高线性度(0.1% F.S)
◆ 高隔离耐压(2500VDC/60S)
◆ 极低温度漂移(35PPM/℃)
◆ 工业温度范围( -45~+85 ℃)
◆ 产品性能可靠(MTBF>50万小时)
◆ 工作电源(5VDC/12VDC/15VDC/24VDC单电源等多种选择)
◆ 国际标准信号(0~5V/0~10V/0~±10V/4~20mA/0~±20mA等多选)
产品概述:
     深圳捷晟达科技(JSD科技)DIN35 1x1 MI有源单通道高精度模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离,在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好等特点。
产品应用:
◆ 直流电流/电压信号的隔离、转换及放大
◆ 工业现场信号隔离及远程长线无失真传输
◆ 模拟信号地线干扰抑制及模拟量隔离、采集
◆ 4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离及变换功能
◆ 仪器仪表与传感器信号收发
◆ 电量隔离测控的工业现场
◆ 电力监控、医疗设备隔离安全栅
技术资料:http://www.jsd-iae.com/down/20127903535427.pdf

(2)一进一出(单入单出/单通道输入单通道输出)模拟量信号隔离变送器(光耦隔离系列)
 特征:
● 薄体积,低成本,国际标准DIN35mm导轨安装
● 三端隔离(输入、输出、工作电源间相互隔离)
● 高精度等级(0.1% F.S,0.2% F.S)
● 全量程范围(<0.2% F.S)
● 高隔离耐压(2500VDC/60S)
● 极低温度漂移(100PPM/℃)
● 工业温度范围( -45~+85 ℃)
● 产品性能可靠(MTBF>50万小时)
● 工作电源为(5VDC/12VDC/15VDC/24VDC多种选择)
● 国际标准信号选择(0~5V/0~10V/1~5V/4~20mA多选)
应用:
● 直流电流/电压信号的隔离、转换及放大
● 工业现场信号隔离及远程长线无失真传输
● 模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传
● 4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离、变换及远传
● 仪器仪表与传感器信号收发
● 电量隔离测控的工业现场
● 电力监控、医疗设备隔离安全栅
● 克服各种仪器仪表设备之间的干扰
 单入/双出模拟量电压(电流)信号单向隔离变送器
产品概述:
     深圳捷晟达科技的(JSD科技) DIN35 1x1 OI有源单通道输入单通道输出模拟量单向信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离,采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该产品各通道之间相互隔离,隔离电压高达2500VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用新型光耦隔离技术,比磁电隔离变送器具有更强的抗EMC电磁干扰的特性,免增益及零点调节、温飘特性小和线性度好,适合在震动,潮湿的工业现场,国际标准DIN35mm导轨安装方式,方便用户安装等特点。
更详细技术资料联系捷晟达科技有限公司销售人员 电话:0755-28099259

 (3)一进二出(单入双出/单通道输入双通道输出)模拟量信号隔离变送器(磁电隔离系列)
 产品特征:
◆ 薄体积,低成本,国际标准DIN35mm导轨安装方式
◆ 三端隔离(输入、输出及工作电源间相互隔离)
◆ 单通道输入双通道输出,通道间相互隔离
◆ 产品具有信号分配功能(一路输入同时两路输出)
◆ 高精度等级(0.1% F.S)
◆ 高线性度(0.1% F.S)
◆ 高隔离耐压(2500VDC/60S)
◆ 极低温度漂移(35PPM/℃)
◆工业温度范围( -45~+85 ℃)
◆产品性能可靠(MTBF>50万小时)
◆工作电源(5VDC/12VDC/15VDC/24VDC单电源等多种选择)
◆ 国际标准信号输入与输出(0~5V/0~10V/1~5V/4~20mA/0~20mA/0~±5V/0~±10V/0~±10mA/0~±100mV/0~±20mA等多选)
产品概述:
     深圳捷晟达科技(JSD科技)DIN35 1x2 MI有源单通道输入双通道输出高精度模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离,采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该产品各通道之间相互隔离,隔离电压高达2500VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好,具有信号分配功能并适合在震动,潮湿的工业现场,标准DIN35mm导轨安装方式,方便用户安装等特点。
产品应用:
◆ 直流电流/电压信号的隔离、转换及放大
◆ 工业现场信号隔离及远程长线无失真传输
◆ 模拟信号地线干扰抑制及模拟量隔离、采集
◆ 4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离及变换,并能实现一进二出、一进三出、二进二出、三进三出隔离信号功能。
◆ 仪器仪表与传感器信号收发
◆ 电量隔离测控的工业现场
◆ 电力监控、医疗设备隔离安全栅
详细技术资料:http://www.jsd-iae.com/down/20127111114274.pdf

(4)一进二出(单入双出/单通道输入双通道输出)模拟量信号隔离变送器(光耦隔离系列)
特征:
● 薄体积,低成本,国际标准DIN35mm导轨安装
● 四端隔离(输入、输出、工作电源及通道间相互隔离)
● 高精度等级(0.1% F.S,0.2% F.S)
● 全量程范围(<0.2% F.S)
● 高隔离耐压(2500VDC/60S)
● 极低温度漂移(100PPM/℃)
● 工业温度范围( -45~+85 ℃)
● 产品性能可靠(MTBF>50万小时)
● 工作电源为(5VDC/12VDC/15VDC/24VDC多种选择)
● 国际标准信号选择(0~5V/0~10V/1~5V/4~20mA多选)
应用:
● 直流电流/电压信号的隔离、转换及放大
● 工业现场信号隔离及远程长线无失真传输
● 模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传
● 4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离、变换及远传
● 仪器仪表与传感器信号收发
● 电量隔离测控的工业现场
● 电力监控、医疗设备隔离安全栅
● 克服各种仪器仪表设备之间的干扰
●  单入/双出模拟量电压(电流)信号单向隔离变送器
产品概述:
     深圳捷晟达科技的(JSD科技)的DIN35 1x2 OI有源单通道输入双通道输出模拟量单向信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离,采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该产品各通道之间相互隔离,隔离电压高达2500VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用新型光耦隔离技术,比磁电隔离变送器具有更强的抗EMC电磁干扰的特性,免增益及零点调节、温飘特性小和线性度好,适合在震动,潮湿的工业现场,国际标准DIN35mm导轨安装方式,方便用户安装等特点。
技术资料:http://www.jsd-iae.com/down/20127111114274.pdf

 (5)一进三出(单入三出/单通道输入三通道输出)模拟量信号隔离变送器(光耦隔离系列)
产品特征:
● 薄体积,低成本,国际标准DIN35mm 导轨安装方式
● 三端隔离(输入、输出及工作电源间相互隔离)
● 单通道输入三通道输出,通道间相互隔离
● 精度等级(0.1% F.S; 0.2% F.S)
● 全量程范围内(0.2% F.S)
● 高隔离耐压(2500VDC/60S)
● 温度漂移(100PPM/℃)
● 工业温度范围( -45~+85 ℃)
● 产品性能可靠(MTBF>50 万小时)
● 工作电源(5VDC/12VDC/15VDC/24VDC 单电源等多种选择)
● 国际标准信号输入与输出(0~5V/0~10V/1~5V/4~20mA/0~20mA 等多选)
产品概述:
     深圳捷晟达科技(JSD科技)的DIN35 1x3 OI系列有源单通道输入三通道输出模拟量单向信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC 及DCS 系统。本产品的输入、输出、工作电源间相互隔离,采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该产品各通道之间相互隔离,隔离电压高达2500VDC , 该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用新型光耦隔离技术,比磁电隔离变送器具有更强的抗EMC 电磁干扰的特性,免增益及零点调节、温飘特性小和线性度好,适合在震动,潮湿的工业现场,国际标准DIN35mm 导轨安装方式,方便用户安装等特点点。
详细技术资料:http://www.jsd-iae.com/down/20127111532251.pdf

 (6)一进三出(单入三出/单通道输入三通道输出)模拟量信号隔离变送器(磁电隔离系列)
产品特征:
◆ 薄体积,低成本,国际标准DIN35mm导轨安装方式
◆ 三端隔离(输入、输出及工作电源间相互隔离)
◆ 单通道输入三通道输出,通道间相互隔离
◆ 产品具有信号分配功能(一路输入同时三路输出)
◆ 高精度等级(0.1%,0.2% F.S)
◆ 高线性度(0.1% F.S)
◆ 高隔离耐压(2500VDC/60S)
◆ 极低温度漂移(35PPM/℃)
◆工业温度范围( -45~+85 ℃)
◆产品性能可靠(MTBF>50万小时)
◆工作电源(5VDC/12VDC/15VDC/24VDC单电源等多种选择)
◆ 国际标准信号输入与输出(0~5V/0~10V/1~5V/4~20mA/0~20mA/0~±5V/0~±10V/0~±10mA/0~±100mV/0~±20mA等多选)
 产品概述:
     深圳捷晟达科技(JSD科技)DIN35 1X3 MI有源单通道输入双通道输出高精度模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离,采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该产品各通道之间相互隔离,隔离电压高达2500VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好,具有信号分配功能并适合在震动,潮湿的工业现场,标准DIN35mm导轨安装方式,方便用户安装等特点。
产品应用:
◆ 直流电流/电压信号的隔离、转换及放大
◆ 工业现场信号隔离及远程长线无失真传输
◆ 模拟信号地线干扰抑制及模拟量隔离、采集
◆ 4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离及变换,并能实现一进二出、一进三出、二进二出、三进三出隔离信号功能。
◆ 仪器仪表与传感器信号收发
◆ 电量隔离测控的工业现场
◆ 电力监控、医疗设备隔离安全栅
详细技术资料:http://www.jsd-iae.com/down/201278233925608.pdf

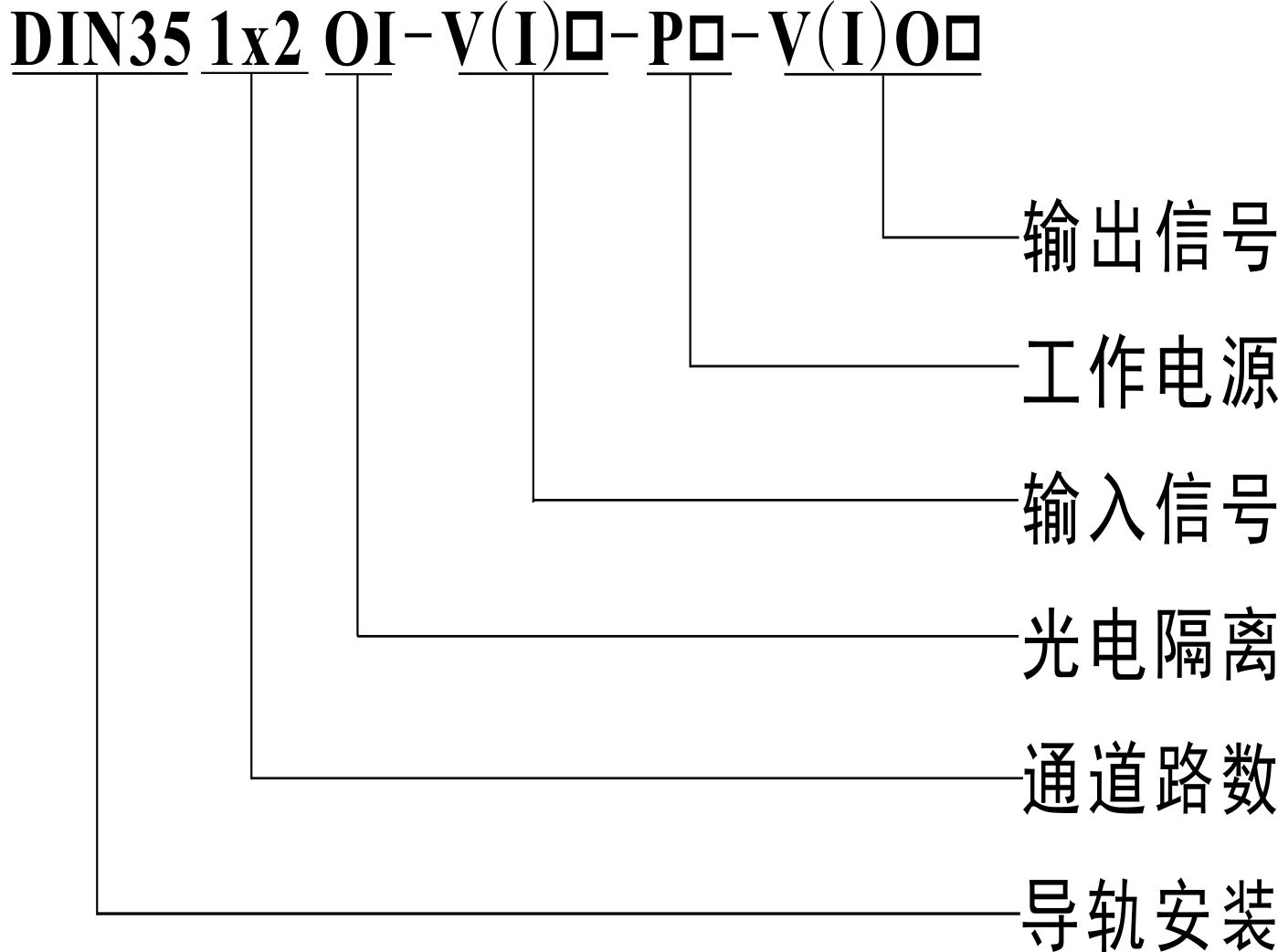

信号隔离变送器选型说明图:

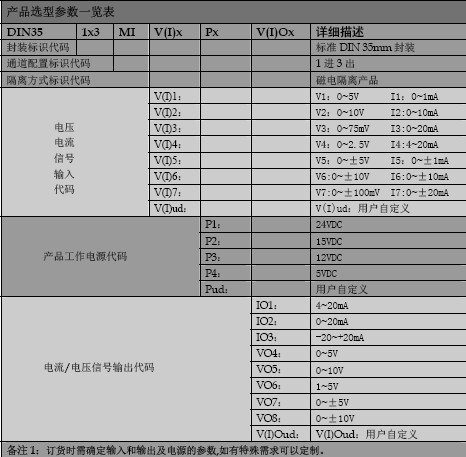

选型参数表:


选型举例:
例1:输入通道1:4-20mA ; 输出通道1:4-20mA ; 输出通道2:4-20mA ;输出通道3:4-20mA;
工作电源:24VDC; 产品型号:DIN35 1x3 OI-I4-P1-IO1

例2:输入通道1:0-10VDC; 输出通道1:0-5VDC; 输出通道2:0-5VDC;输出通道3:0-5VDC;
工作电源:12VDC; 产品型号:DIN35 1x3 OI-V2-P3-VO4

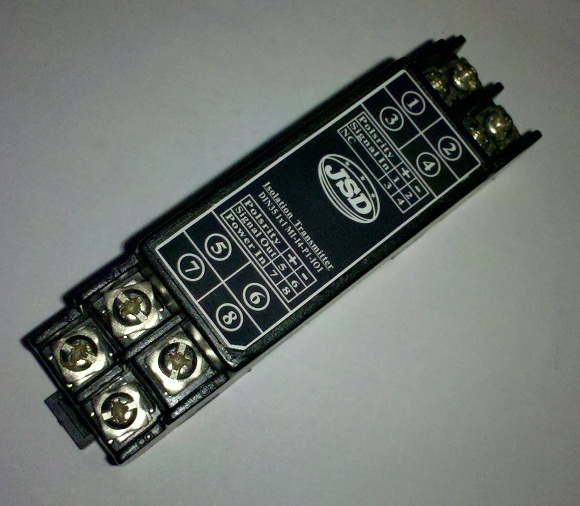

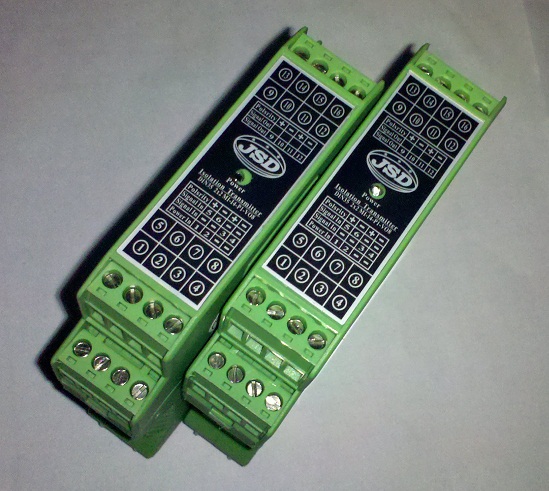

信号隔离变送器实物图:
