  • RS-485/RS-232数字信号转模拟信号隔离采集器

    类型:数据采集器  日期:2012-9-7 8:58:36  点击:2579

                                          RS-232/RS-485数字信号转模拟量信号  隔离D/A转换器
    产品特点:
    ◆ 低成本、小体积模块化设计
    ◆ RS-485/RS-232接口,隔离转换成标准模拟信号输出
    ◆ 模拟信号输出精度优于 0.2%
    ◆ 可以程控校准模块输出精度
    ◆ 信号输出/ 通讯接口之间隔离耐压3000VDC/60S
    ◆ 宽电源供电范围:8 ~ 32VDC
    ◆ 可靠性高,编程方便,易于安装和布线
    ◆ 用户可编程设置模块地址、波特率等
    ◆ 可设置成主机来读取JSD DA-A02产品数据实现远程采集
    ◆ 支持Modbus RTU 通讯协议
    典型应用:
    ◆ RS-232/RS-485总线工业自动化控制系统
    ◆ 工业现场控制信号隔离及长线传输
    ◆ 设备运行调试与控制
    ◆ 传感器信号的远程传输及信号还原
    ◆ 工业现场执行器数据给定
    ◆ 医疗电子、工控产品开发
    ◆ 智能楼宇控制、安防工程等应用系统
    ◆ 标准模拟量信号输出
    ◆ 4-20mA/0-5V模拟量信号输出
    产品概述:
          捷晟达科技的JSD DA-A02系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号,用以控制远程设备。JSD DA-A02系列产品可应用在 RS-232/RS-485总线工业自动化控制系统,4-20mA,0-5V,0-10V等标准信号输出,用来控制工业现场的执行设备,控制设备以及显示仪表等等。
          产品包括工作电源隔离,信号隔离、线性化,D/A转换和RS-485串行通信。每个串口最多可接256只, JSD DA-A02系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程。
          JSD DA-A02系列产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。
    JSD DA-A02系列产品按工业标准设计、制造,信号输出 / 通讯接口之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 45℃~+80℃。
    数模采集器详细技术资料:http://www.jsd-iae.com/down/2012731112254.pdf
    JSD DA-A02功能简介:
    JSD DA-A02 信号隔离D/A转换模块,可以用来输出一路电压或电流信号,也可以用来输出两路可以共地的电流或电压信号。
    1、 模拟信号输出
    12位输出精度,产品出厂前所有信号输出范围已全部校准。在使用时,用户也可以很方便的自行编程校准。
    具体电流或电压输出量程请看产品选型,输出两路信号时两路输出选型必须相同。
    2、 通讯协议
    通讯接口: 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口,订货选型时注明。
    通讯协议:支持两种协议,命令集定义的字符协议和MODBUS  RTU通讯协议。可通过编程设定使用那种通讯协议,能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
    数据格式:10位。1位起始位,8位数据位,1位停止位。
    通讯地址(0~255)和波特率(2400、4800、9600、19200、38400bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。
    通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS。
    3、 抗干扰
    可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。

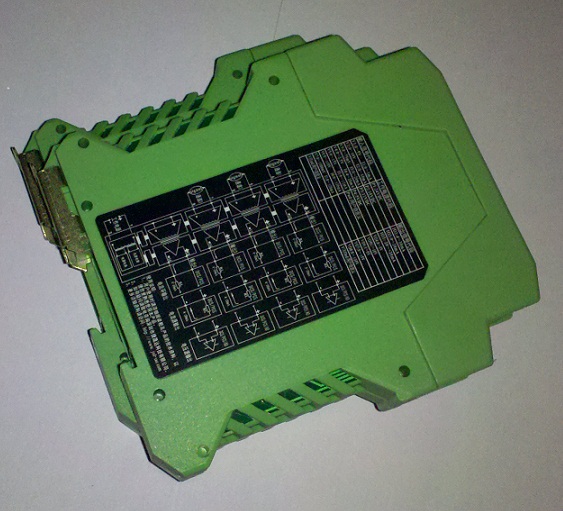

    数模采集器图片:
