  • 二进二出模拟量两线制4-20mA隔离变送器

    类型:隔离变送器  日期:2012-9-7 9:15:45  点击:2421
    产品类别: 隔离变送器
    产品说明: 把模拟量两线制4-20mA信号采集,隔离,无失真远传给PLC,DCS采集系统
    产品型号: DIN35 2*2 MI 4-20mA 资料下载:
    输入信号: 4-20mA/0-20mA 输出信号: 0-20mA/4-20mA
    隔离电压: 3000VDC 隔离方式: 磁电隔离
    产品精度: 0.1%,0.2% 产品尺寸: 94.5*41*25.5mm
    通道数: 二入二出 封装方式: 国际标准DIN35mm
    二进二出模拟量两线制4-20mA隔离变送器

                            二进二出模拟量两线制4-20mA隔离变送器
    特征:

    ◆小体积,低成本,国际标准DIN35mm导轨安装方式

    ◆四端隔离(输入、输出、通道间相互隔离)

    ◆双通道输入双通道输出(2*2)

    ◆高精度等级(0.1%,0.2% F.S)

    ◆高线性度(0.1% F.S)

    ◆高隔离电压(3000VDC/60S)

    ◆极低温度漂移(35PPM/℃)

    ◆工业级温度范围( -45-+85 ℃)

    ◆产品性能可靠(MTBF>50万小时)

    ◆低阻抗(压降<3V,20mA时)

    ◆超宽范围电压输入(7.5-32V)

    ◆国际标准信号输入与输出(4-20mA/0-20mA)

    应用:

    ◆直流电流/电压信号隔离、转换及放大

    ◆模拟信号地线干扰抑制及模拟量隔离、采集

    ◆4-20mA/0-20mA等传感器信号的隔离

    ◆仪器仪表与传感器信号收发

    ◆两线制一次/二次仪器仪表信号采集及隔离

    ◆电量隔离测控的工业现场

    ◆模拟信号数据隔离、采集、变换及远传

    ◆工业现场信号隔离及变换及远程无失真传输

    ◆电力监控、医疗设备隔离安全栅

    ◆克服变频器、大型电机、功率设备、采集系统DCS及PLC现场的干扰

    描述:

    深圳捷晟达科技(JSD科技)的DIN35 2*2 MI 4-20mA为二进二出模拟量两线制4-20mA高精度信号隔离变送器,该产品是将输入与输出之间电气绝缘的模拟信号进行隔离的信号调理设备,该设备接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号隔离调理,以标准模拟量信号的形式传输到控制室或PLC、PC及DCS系统。本产品的输入、输出、通道间相互隔离,隔离电压高达3000VDC,广泛应用于:电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4-20mA信号隔离及采集,远程信号长线无失真传输等方面。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度、极低温飘特性、高线性度,适合在震动,潮湿的工业应用现场,产品无需工作电源供电,国际标准DIN35mm导轨安装方式,方便使用时安装便捷等特点。如需一进一出,三进三出,四进四出模拟量两线制4-20mA隔离变送器请选购:DIN35 1*1 MI 4-20mA,JSD TAW-3003-100L和JSD TAW-4004-100L系列产品,有源系列请选购:JSD TA-X00X系列和JSD TAM-X00X系列.

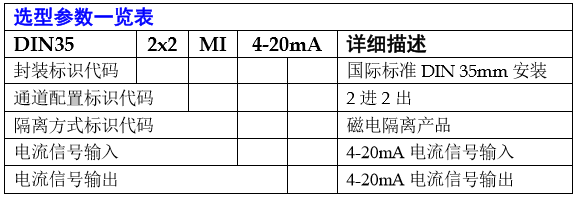

    产品选型表:

    模拟量4-20mA隔离变送器


    选型举例:

    例1:输入1:4-20mA;输出1:4-20mA; 输入2:4-20mA;输出2:4-20mA;产品型号:DIN35 2*2 MI 4-20mA

    例2:输入1:0-20mA; 输出1:0-20mA;输入2:0-20mA;输出2:0-20mA; 产品型号:DIN35 2*2 MI 4-20mA

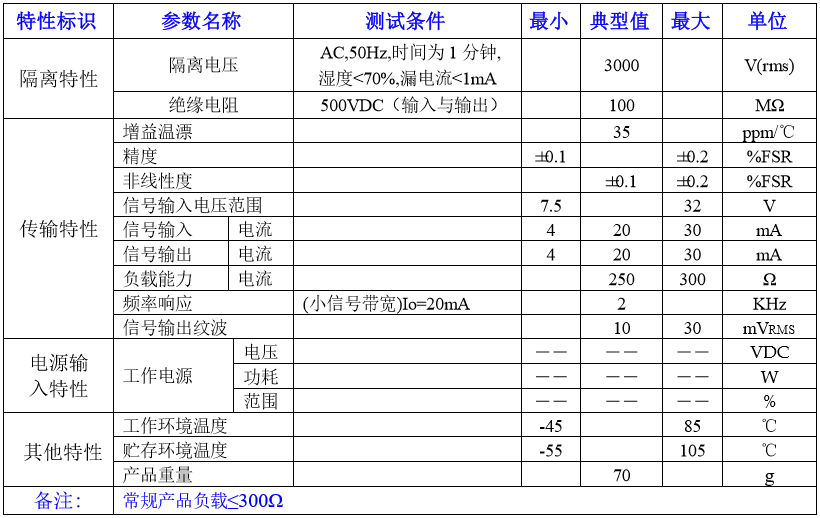

    特性参数:

    两线制4-20mA隔离变送器参数

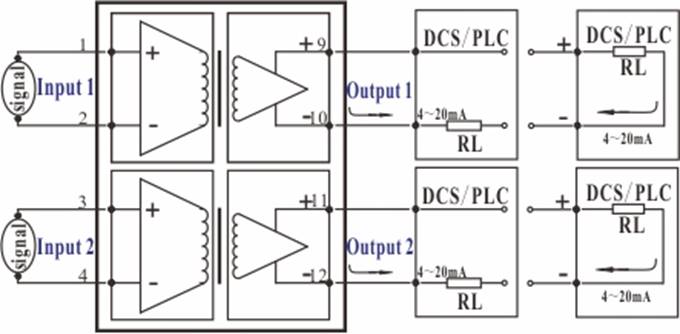

    典型应用:
    模拟量两线制4-20mA隔离变送器典型应用

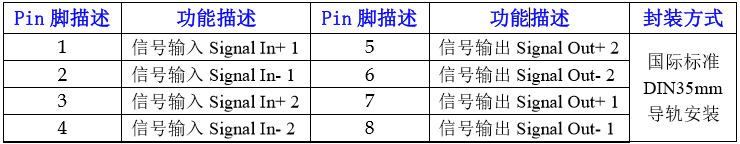

    引脚定义:
    4-20mA隔离变送器

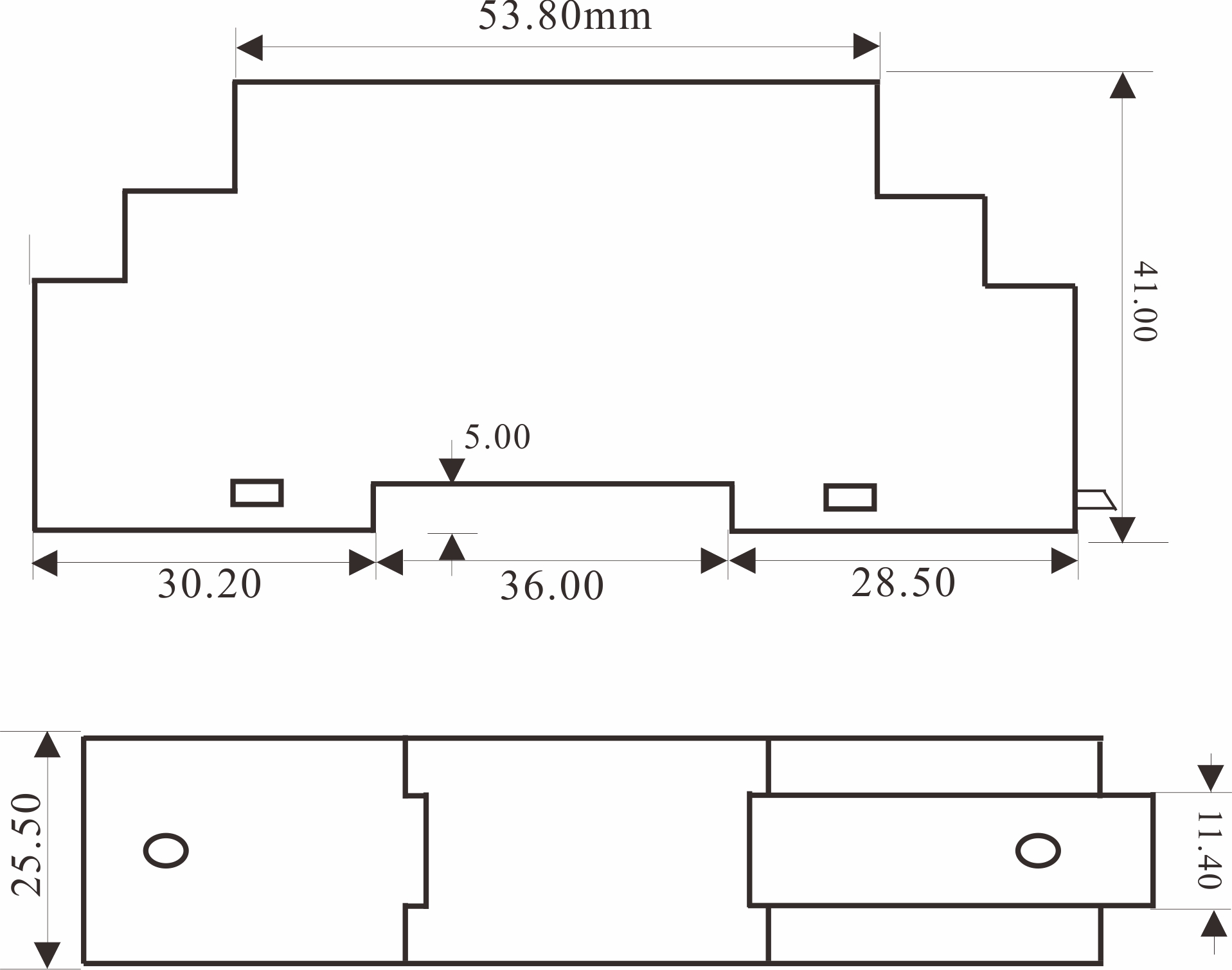

    产品尺寸:
    两线制4-20mA隔离变送器

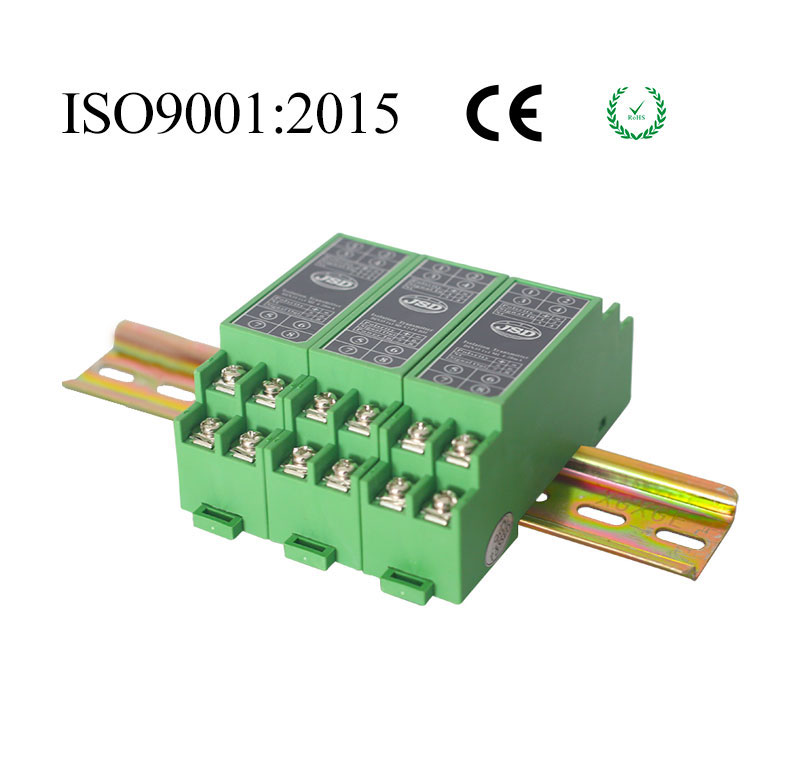

    产品相册:
    两线制4-20mA隔离变送器图
    技术手册下载:
    二进二出模拟量两线制4-20mA信号隔离变送器: http://www.jsd-iae.com/down/20170929232039.pdf
    一进一出模拟量两线制4-20mA信号隔离变送器: http://www.jsd-iae.com/down/20170929231419.pdf
    进三出模拟量两线制4-20mA信号隔离变送器: http://www.jsd-iae.com/down/20170821231140.pdf
    进四出模拟量两线制4-20mA信号隔离变送器: http://www.jsd-iae.com/down/20170729013021.pdf
    更多相关技术资料下载: http://www.jsd-iae.com/Isolation_transmitters.htm
