    类型:隔离变送器  日期:2014-2-19 9:09:13  点击:930
    产品类别: 隔离变送器
    产品说明: 捷晟达该模拟量信号隔离变送器采用220VAC供电,满足工业现场无24VDC供电的场合,该系列隔离变送器精度高,线性度好,工业级温度范围,具有采集,远传,隔离,变换,无失真分配功能.
    产品型号: JSD TAM-1502 资料下载:
    输入信号: 4-20mA/0-±10V/0-±20mA/0-5V 输出信号: 4-20mA/0-±10V/0-±20mA/1-5V
    隔离电压: 3000VDC 隔离方式: 磁电隔离
    产品精度: 0.1%;0.2%; 产品尺寸: 115*100*23
    通道数: 一入二出 封装方式: 国际标准DIN35mm
    一进二出正负信号隔离变送器

                                    一进二出交流供电正负信号隔离变送器
          捷晟达科技(JSD科技)的JSD TAM-1502系列一进二出高精度正负信号隔离变送器采用交流供电设计,该设备是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理变送器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理及信号分配,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。设计时采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该产品各通道之间相互隔离,隔离电压高达2500VDC,为五隔离产品,广泛应用于电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量信号隔离、变送、转换、分配及采集等方面。该模拟量信号隔离变送器采用磁电隔离技术,相比光耦信号隔离变送器具有更高的输出精度、温飘特性小和线性度好,适合在震动,潮湿的工业现场,采用国际标准DIN35mm导轨安装方式设计,方便用户安装机柜卡槽里。
    特征:
    ◆薄体积,低成本,国际标准DIN35mm导轨安装方式
    ◆五端隔离(输入、输出、工作电源及通道间相互隔离)
    ◆单通道输入双通道输出,通道之间相互隔离
    ◆高精度等级(0.1%,0.2% F.S)
    ◆高线性度(0.1% F.S)
    ◆高隔离电压(2500VDC/60S)
    ◆极低温度漂移(35PPM/℃)
    ◆工业级温度范围( -45~+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆220V交流电源供电(本公司也有直流电源供电系列产品)
    ◆国际标准信号输入与输出(0-5V/4-20mA/0-±10V/0-±20mA/0-3.3V)
    ◆产品尺寸:115x100x23mm
    应用:
    ◆直流电流/电压信号隔离、转换、放大及分配功能
    ◆模拟信号地线干扰抑制及模拟量隔离、采集
    ◆4-20mA/0-5V/1-5V/0-±10V/0-±20mA等传感器信号的隔离、变换并能实现信号分配变换功能
    ◆仪器仪表与传感器信号收发
    ◆电量隔离测控的工业现场
    ◆模拟信号数据隔离、采集、变换及远传
    ◆工业现场信号隔离及变换及远程无失真传输
    ◆电力监控、医疗设备隔离安全栅
    ◆克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰

    技术资料下载:http://www.jsd-iae.com/down/201462421954104.pdf

    更多信号隔离变送器技术手册下载:http://www.jsd-iae.com/Isolation_Transmitter.htm

    型号选型表:

    选型参数一览表
    信号输入代码
    工作电源代码
    信号输出代码
    电压输入代码
    电流输入代码
    5:
    220VAC
    1:
    4~20mA
    1:
    0-5V
    A:
    0~1mA


    2:
    0~20mA
    2:
    0-10V
    B:
    0~10mA


    3:
    -20~+20mA
    3:
    0-75mV
    C:
    0~20mA


    4:
    0~5V
    4:
    0~2.5V
    D:
    4~20mA


    5:
    0~10V
    5:
    0~±5V
    E:
    0~±1mA


    6:
    1~5V
    6:
    0~±10V
    F:
    0~±10mA


    7:
    0~±5V
    7:
    0~±100mV
    G:
    0~±20mA


    8:
    0~±10V
    U:
    用户自定义
    U:
    用户自定义
    U:
    用户自定义
    U:
    用户自定义
    备注:
    如需要特殊参数,可为您专业订制生产,需直流供电请选择另一系列隔离变送器。

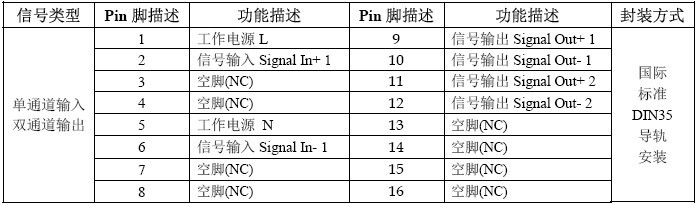

    引脚功能描述:

    一进二出交流供电信号隔离变送器

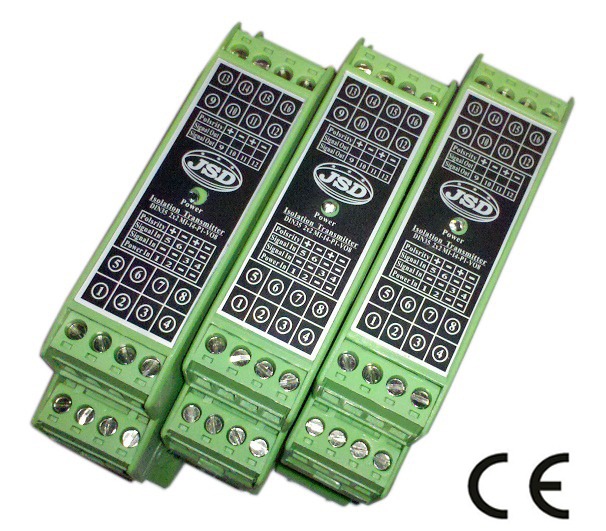

    信号隔离器产品图:
