交流转直流(AC/DC)信号隔离变送器

产品类别： 隔离放大器 产品说明： 捷晟达科技的交流转直流信号隔离变送器模块为高度集成电路设计,性能稳定可靠,体积小,阻燃封装设计,国际标准SIP12脚,广泛应用于工业自动化控制. 产品型号： JSD MI-AC-Px-V(I)Ox 资料下载： 输入信号： 0-1VAC 输出信号： 0-5V/0-10V/1-5V/0-20mA/4-20mA 隔离电压： 2500VDC 隔离方式： 磁电隔离 产品精度： 0.1级、0.2、0.5级； 产品尺寸： 32*8.9*14.2mm 通道数： 一入一出 封装方式： SIP12

                              JSD MI-AC系列 交流转直流(AC/DC)信号隔离变送器
特征：
◆低成本、超小体积、稳定可靠
◆国标标准SIP12芯片式设计，符合UL94-V0阻燃标准
◆只需外接多圈电位器即可实现零点和增益调节
◆工作电源与信号输入和信号输出2500VDC隔离
◆工作电源：5V、12V、15V、24V等直流单电源供电
◆国际标准信号输出：0~2.5V/0~3.3V/0~5V/0~10V/1~5V/0~10mA/0~20mA/4~20mA等
◆精度等级：0.1级、0.2、0.5级；
◆全量程极高的线性度（非线性度<0.1%）
◆工业级温度范围: -45~+85 ℃
应用场所：
◆交流信号的采集与变换
◆交流小信号的放大与变换
◆电力配电高精度测量与监测
◆电量隔离测控的工业现场
◆电力监控、医疗设备隔离安全栅
◆工业现场信号隔离变换及远程无失真传输
◆外接互感器组成单相或多相隔离变送器
概述：
捷晟达科技的JSD MI-AC-Px-V(I)x系列交流转直流(AC-DC)信号隔离变送器IC,是一种是交流信号采集并转换成线性相对应的模拟量直流信号混合集成电路。该隔离变送器IC上集成了一组多路高隔离微功率的DC-DC电源和一组高精度AC-DC信号转换电路。该组高精度AC-DC电路可以将传感器采集到的0～1Vrms(50～60Hz)交流信号按比例转换成国际标准的模拟量电压信号和电流信号,(如：4-20mA/0-10mA /0-20mA/ 0-5V/0-2.5V/1-5V/0-10V)隔离变送器模块IC采用SMD贴片工艺技术及新型隔离措施，使该电量隔离变送器IC的工作电源和输入信号/输出隔离电压高达2500VDC外接互感器后就可以组成单相或多相隔离变送器实现输入与输出信号之间的隔离。产品在电力远程监控、仪器仪表、医疗设备、工业自动化控制等领域广泛应用。
详细技术资料:http://www.jsd-iae.com/down/201345224129261.pdf

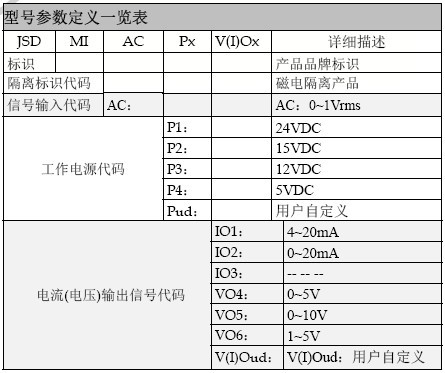

隔离器选型列表：

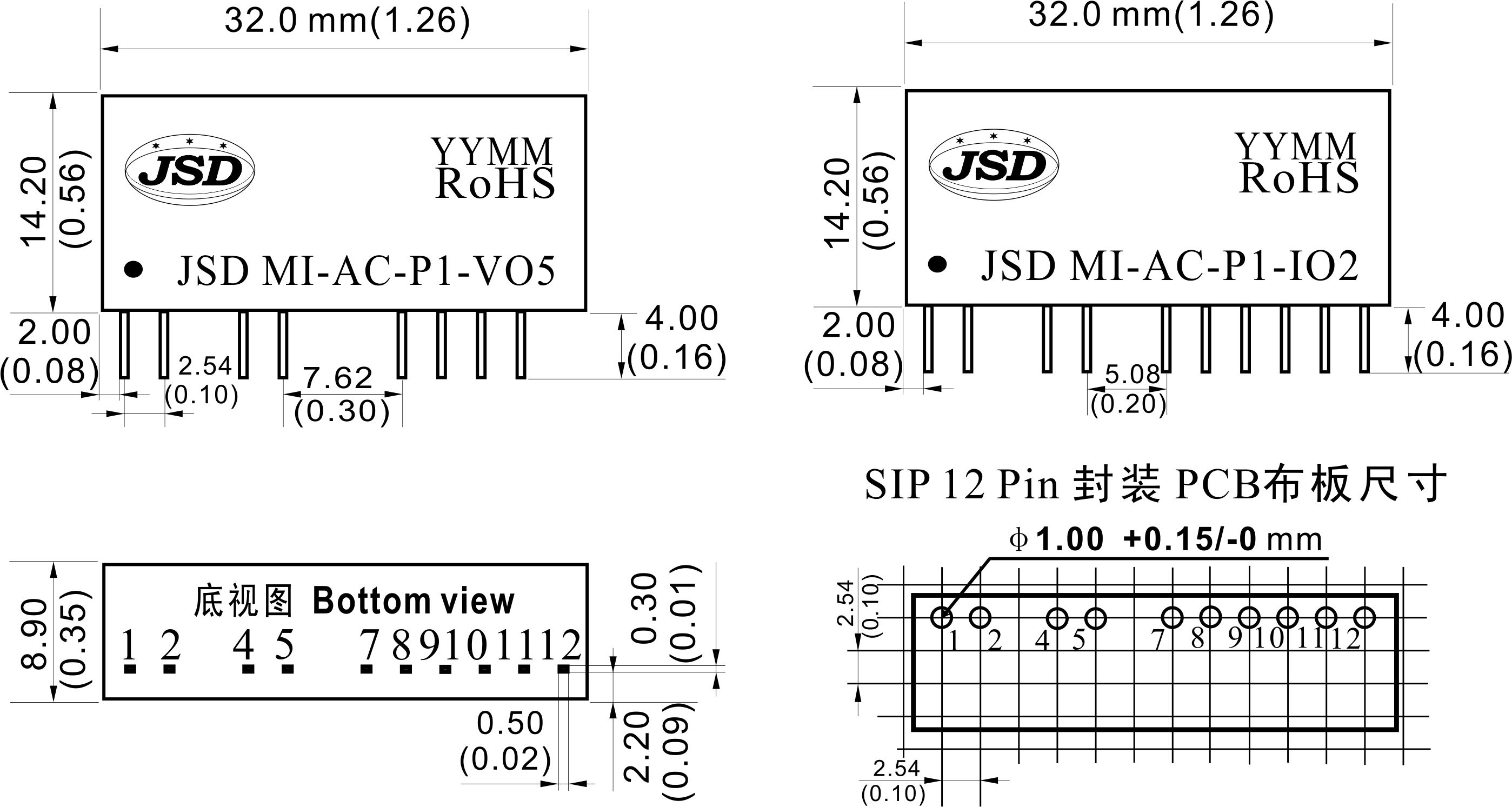

信号隔离器尺寸图：

隔离放大器选型举例：
例1：  输入信号：AC：0~1Vrms；  输出信号：0-5V；  工作电源：12VDC；       产品型号：JSD MI-AC-P3-VO4
例2：  输入信号：AC：0~1Vrms；  输出信号:4-20mA；  工作电源：24VDC；  产品型号：JSD MI-AC-P1-IO1
