  • 一进一出电阻(电位器,电位计,电子尺,位移)信号隔离变送器

    类型:隔离变送器  日期:2012-9-26 17:43:39  点击:2516
    产品类别: 隔离变送器
    产品说明: 采集电阻,电位器,电位计,电子尺,位移信号并隔离转换成标准模拟量4-20mA或0-10V等直流信号
    产品型号: JSD TAR-1001 资料下载:
    输入信号: 0-500R/0-1KR/0-5KR/0-10KR 输出信号: 0-5V/0-10V/0-20mA/4-20mA
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1%,0.2% 产品尺寸: 115*100*17.5
    通道数: 一进一出 封装方式: 国际标准DIN35mm
    一进一出电阻(电位器,电位计,电子尺,位移)信号隔离变送器
                       一进一出电阻(电位器,电位计,电子尺,位移)信号隔离变送器
    特征:
    ◆小体积,低成本,国际标准DIN35mm导轨安装
    ◆三端隔离(输入、输出、工作电源间相互隔离)
    ◆高精度等级(0.1% F.S,0.2% F.S)
    ◆高线性度(0.1% F.S)
    ◆高隔离耐压(3000VDC/60S)
    ◆极低温度漂移(100PPM/℃)
    ◆工业温度范围( -45-+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆5V/12V/15V/24V或(9-36VDC)作电源等多选,220VAC供电请选购JSD TAR-1501系列
    ◆电阻或电位器信号输入(0-50Ω/0-100Ω/0-200Ω/0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ多选)
    ◆国际标准信号输出(0-5V/0-10V/1-5V/0-10mA 0-20mA/2-10V/0-3.3V等多选)
    应用:
    ◆采集电位计(电子尺,位移,电阻)信号并隔离,转换标准模拟量信号,如:4-20mA/0-10VDC等
    ◆采集电子尺信号并隔离,转换,放大及远传
    ◆采集电位器信号并隔离,转换,放大及远传
    ◆采集位移信号并隔离,转换,放大及远传
    ◆采集电位计信号并隔离,转换,放大及远传
    ◆工业现场信号隔离及远程长线无失真传输
    ◆模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传
    ◆FA、OA领域仪器仪表与传感器信号收发
    ◆克服设备之间的相互干扰并对位移,电子尺等相关信号采集
    ◆工业现场测量的过程监测及控制
    概述:
        捷晟达科技的JSD TAR-1001系列是一进一出线性电阻(电子尺/电位计信号及位移)信号隔离变送器,是将输入电阻,线性电子尺,角度位移传感器信号进行采集,隔离,放大并转换成模拟量信号的小型仪表设备,并以标准模拟信号的形式或者用户指定的模拟信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离,该设备以电压恒压驱动方式,适用于三线制传感器设备及仪器仪表,广泛应用在电位器信号隔离,采集及变换;工业现场高精度位移,角度测量;电子尺信号转换成标准模拟信号;位移,角度测量与报警;地线干扰抑制;信号无失真远距离传送在电量隔离测控的工业测现场、模拟量信号隔离及采集等方面广泛应用。该隔离变送器采用光电隔离技术,具有更好的抗EMC电磁干扰能力,产品输出精度高、温飘特性小和线性度好等特点,采用导轨安装,方便安装使用。 如需一进二出,二进二出电阻(电子尺/位移/电位器)信号隔离变送器请选购: JSD TAR-1002或JSD TAR-2002系列,220VAC交流供电请选购:JSD TAR-1501系列,JSD TAR-1502系列,JSD TAR-2502系列

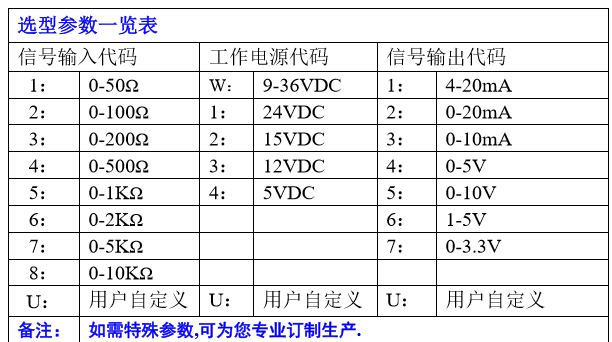

    选型表:
    电阻信号隔离变送器
    型号举例:
    例1:信号输入:0-50Ω;信号输出:0-5V;工作电源:12VDC;产品型号:JSD TAR-1001-114
    例2:信号输入:0-100Ω;信号输出:0-20mA;工作电源:24VDC;产品型号:JSD TAR-1001-212
    例3:信号输入:0-10KΩ; 信号输出:0-10V; 工作电源:5VDC; 产品型号:JSD TAR-1001-845
    例4:信号输入:0-50KΩ;信号输出:4-20mA;工作电源:36VDC;产品型号:JSD TAR-1001-UW1

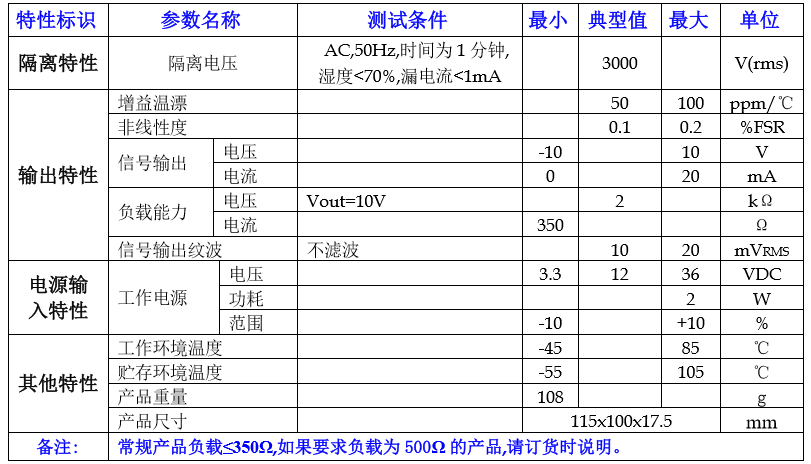

    特性参数:
    电阻位移信号隔离变送器

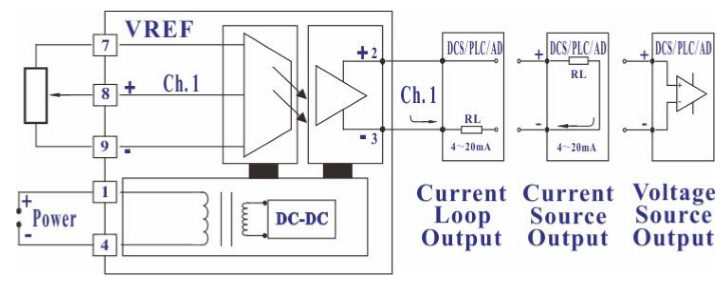

    应用接线:
    电阻信号隔离变送器

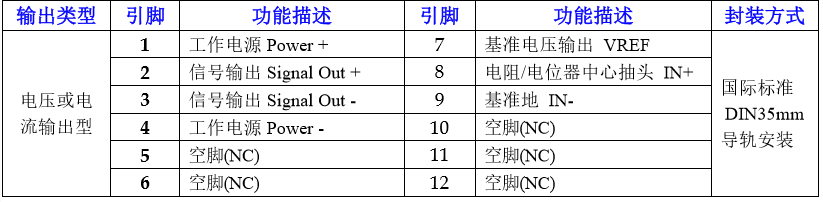

    引脚功能描述:
    电子尺信号隔离变送器

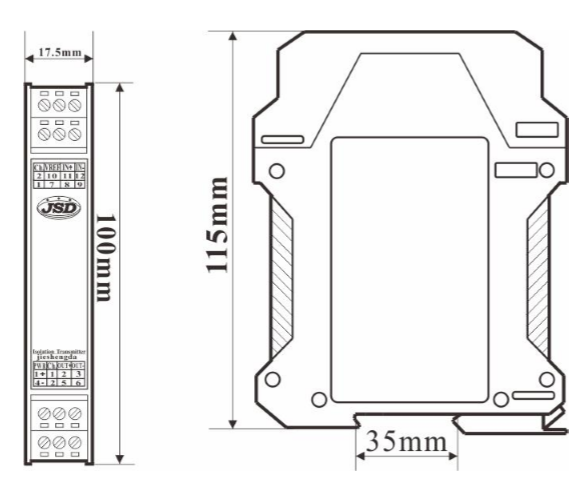

    产品尺寸图:

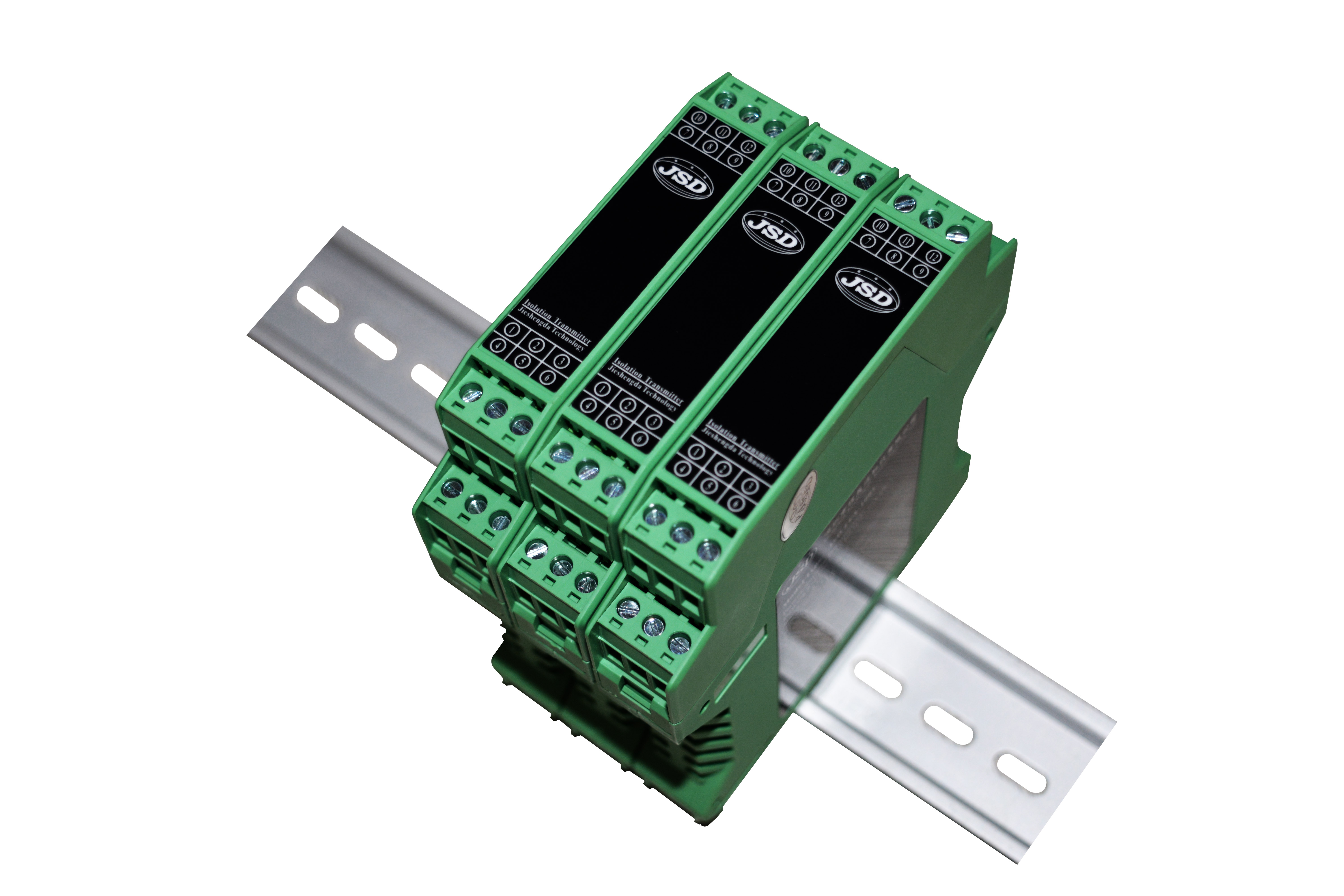

    产品实物图片:
    电阻信号隔离变送器
    详细技术资料下载:
    一进一出电阻(电位器,电位计,位移)信号隔离变送器:http://www.jsd-iae.com/down/20161026012429.pdf
    进二出电阻(电位器,电位计,位移)信号隔离变送器:http://www.jsd-iae.com/down/20161031120000.pdf
    一进一出电阻(电位器,电位计,位移)信号隔离变送器(AC供电):
    进二出电阻(电位器,电位计,位移)信号隔离变送器(AC供电):
    隔离变送器资料下载:http://www.jsd-iae.com/Isolation_Transmitter.htm
    其他技术资料下载:http://www.jsd-iae.com
    使用注意事项:
    1、使用前,请仔细阅读产品说明书,如有疑问,请与本公司技术支持或售后服务联系;
    2、请不要将产品安装在危险区域使用,产品工作电源为直流电源,严禁使用220V交流电源给产品做为工作电源,“NC”脚不能与任何外部电路连接,否则会损伤产品本身;
    3、本文产品布板尺寸图均以“mm”和“英寸”为单位,“[ ]”内是英寸;
    4、产品质保3年,从发货之日计算,质保期间,产品正常使用过程中出现产品质量问题均由本公司免费维修或更换;
    5、严禁私自拆装产品,防止产品失效或发生故障;
    6、本文参数除特殊说明外,都是在Ta=25℃,湿度<75%,输入标称参数和输出额定负载时测得;
    7、本文所有指标测试方法均依据本公司企业标准;
