  • 一进一出模拟量mV小信号隔离变送器

    类型:隔离变送器  日期:2016-8-17 9:21:55  点击:2452
    产品类别: 隔离变送器
    产品说明: 该模拟量小信号隔离变送器可把模拟量0-10mV/0-20mV/0-30mV/0-75mV/0-100mV小信号进行放大及隔离,该产品具有高精度,高隔离,高性能,抗EMC干扰能力强等优点.
    产品型号: JSD TAMS-1001D 资料下载:
    输入信号: 0-10mV/0-20mV/0-10mV/0-75mV/0-100mV 输出信号: 4-20mA/0-20mA/0-5V/0-10V/1-5V
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1%;0.2% 产品尺寸: 94.5*41*25.5mm
    通道数: 一入一出 封装方式: 国际标准DIN35mm

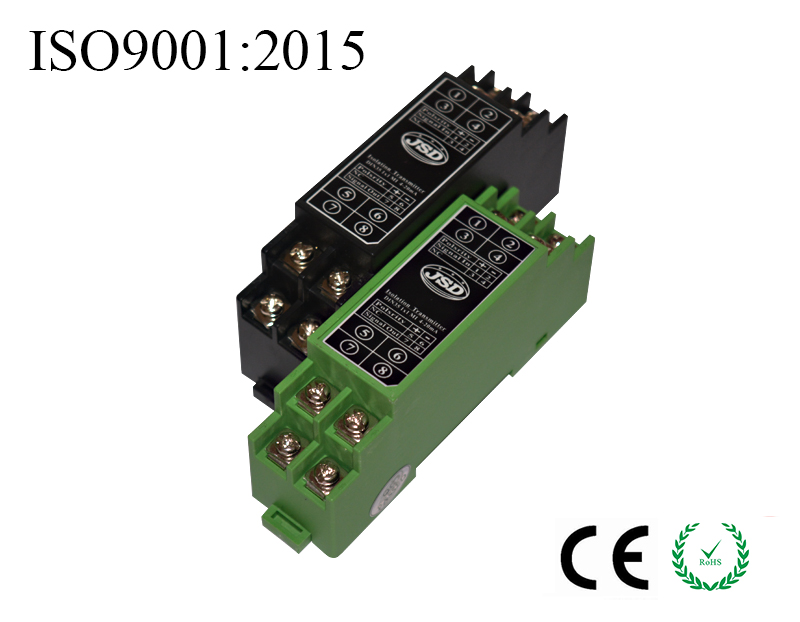

    一进一出模拟量mV小信号隔离变送器
                       一进一出模拟量mV小信号隔离变送器
    特征:
    ◆小体积,低成本,标准DIN35mm导轨安装方式
    ◆三端隔离(输入、输出、工作电源间相互隔离)
    ◆高精度等级(0.1% F.S,0.2% F.S)
    ◆高线性度(0.1% F.S)
    ◆高隔离耐压(3000VDC/60S)
    ◆极低温度漂移(100PPM/℃)
    ◆工业温度范围( -45-+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆多种工作电源选择(5V/12V/15V/24V等直流单电源供电)
    ◆mV小信号输入(0-10mV/0-20mV/0-75mV/0-100mV等多选)
    ◆国际标准电压或电流信号输出(0-3.3V/0-5V/0-10V/0-20mA/4-20mA等多选)
    应用:
    ◆直流分流电阻信号放大,隔离,转换及远传
    ◆模拟量mV小信号放大,隔离,转换
    ◆直流电压信号的隔离、转换及放大
    ◆工业现场信号隔离及远程长线无失真传输
    ◆模拟量信号地线干扰抑制
    ◆仪器仪表与传感器信号收发
    ◆电力监控、医疗设备隔离安全栅
    ◆工业现场各种小信号采集,测量,放大及远传
    ◆克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传
    概述:
        捷晟达科技(JSD科技)的JSD TAMS-1001D系列是一进一出模拟量mV小信号隔离变送器,该产品是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离、远传的小型仪器设备,接收现场仪表的各种模拟量信号输入,通过该隔离变送器进行信号变换采集,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。产品的输入、输出、工作电源间相互隔离,隔离电压高达3KVDC,在电量隔离测控的工业现场、电力监控、电子设备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔离变送器具有更好的抗EMC电磁干扰能力,满足工业现场的隔离需求,安装方式采用国际标准DIN35mm设计,方便用户直接接线使用。(如现场是拉力,压力,重力,差压,应变桥及差分信号传感器,请选购JSD TAB-1001S系列隔离变送器。
    产品选型:
    一进一出模拟量mV小信号隔离变送器
    型号举例:

    例1:信号输入:0-10mV;信号输出:0-3.3V;工作电源:12VDC;产品型号:JSD TAMS-1001D-13U

    例2:信号输入:0-30mV;信号输出:4-20mA;工作电源:24VDC;产品型号:JSD TAMS-1001D-U11

    例3:信号输入:0-100mV;信号输出:0-10V;工作电源:24VDC;产品型号:JSD TAMS-1001D-515

    例4:信号输入:0-200mV;信号输出:0-5V;工作电源:24VDC;产品型号:JSD TAMS-1001D-614

    例5:信号输入:0-75mV;信号输出:0-20mA;工作电源:15VDC;产品型号:JSD TAMS-1001D-422
    特性参数:
    一进一出模拟量mV小信号隔离变送器

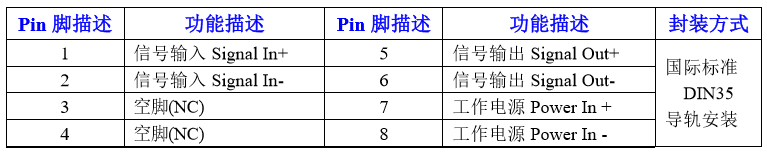

    接线说明:
    mV小信号隔离变送器
    应用接线:
    mV小信号隔离变送器
    产品尺寸图:
    模拟量mV小信号隔离变送器

    模拟量mV小信号隔离变送器
    详细技术资料下载:
    一进一出模拟量mV小信号隔离变送器资料下载: http://www.jsd-iae.com/down/20180712223306.pdf
    模拟量隔离变送器资料下载: http://www.jsd-iae.com/Isolation_Transmitter.htm
    各种产品技术资料下载: http://www.jsd-iae.com/
