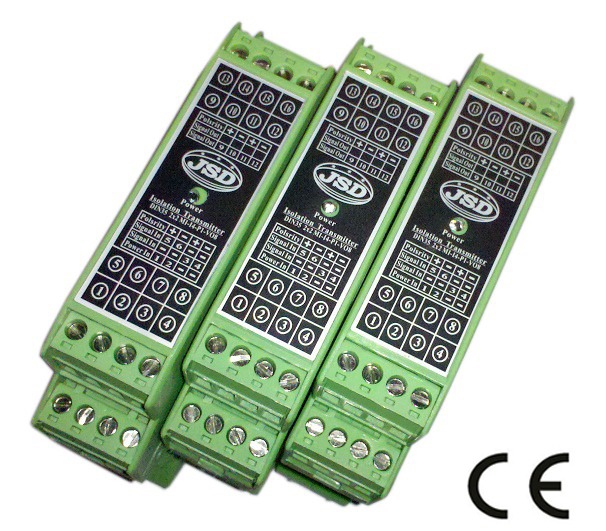

一进一出F/V(F/I)频率脉冲信号转换器

◆薄体积,低成本,标准 DIN35mm 导轨安装方式

◆三端隔离(输入、输出、工作电源间相互隔离)

◆高精度等级(0.1% F.S，0.2% F.S)

◆高线性度(0.1% F.S) 高隔离耐压(3000VDC/60S)

◆极低温度漂移(80PPM/℃)

◆工业温度范围(-45-+85 ℃)

◆性能可靠(MTBF＞50 万小时)

◆宽范围单电源工作电源供电等多选(9-36VDC)

◆国际标准频率信号输入(0-200KHz/0-100KHz/0-50KHz/0-5KHz/0-10KHz/0-2.5KHz 多选)

◆国际标准信号输出(0-5V/0-10V/1-5V/0-20mA/4-20mA/0-10mA 等多选)

应用:

◆将方波、正弦波、锯齿波转换成国际标准的模拟量信号

◆单位脉冲信号转换成直流电压(电流)信号

◆信号地线干扰抑制及模拟量隔离、采集、变换及远传

◆工业信号隔离及远程长线无失真传输

◆仪器仪表与传感器信号收发

◆电机转速的监控与测试

◆电力监控及信号采集

◆克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传

◆各种频率脉冲信号设备的监测与测量
概述:

捷晟达科技的JSD TFA-1001系列是一进一出频率脉冲信号转换器(F/V转换器),该频率转换器是将频率脉冲信号(方波、正弦波、锯齿波)转换成国际标准的模拟量电压(电流)信号,并远距离无失真传送到控制室(如:PLC,DCS,AD,PC采集系统)产品的输入与输出成一一线性对应关系。该产品内部集成多路低功耗高精度高效率DC-DC电源给输入与输出供电,加上该产品采用高速光耦隔离及SMD贴片工艺设计,使该频率脉冲转换器的工作电源、输入信号及输出信号间的隔离电压高达3000VDC，该脉冲转换器对输入频率信号进行了高压嵌位,采用电流模式转换成频率信号,相对电压模式比较有更高的抗干扰性能,为了兼容更多的频率脉冲传感器、仪器仪表设备,该频率转换器采用两种输入形式：脉冲信号输入和集电极开路输入。产品采用国际标准DIN35mm安装,方便用户安装到控制柜,如需单入双出F/V频率脉冲信号转换器请选购:JSD TFA-1002系列;需双入双出F/V频率脉冲转换器请选JSD TFA-2002系列,需模拟量转频率脉冲信号(V/F,I/F频率脉冲信号转换器)请选购超薄系列JSD TAF-1001S.

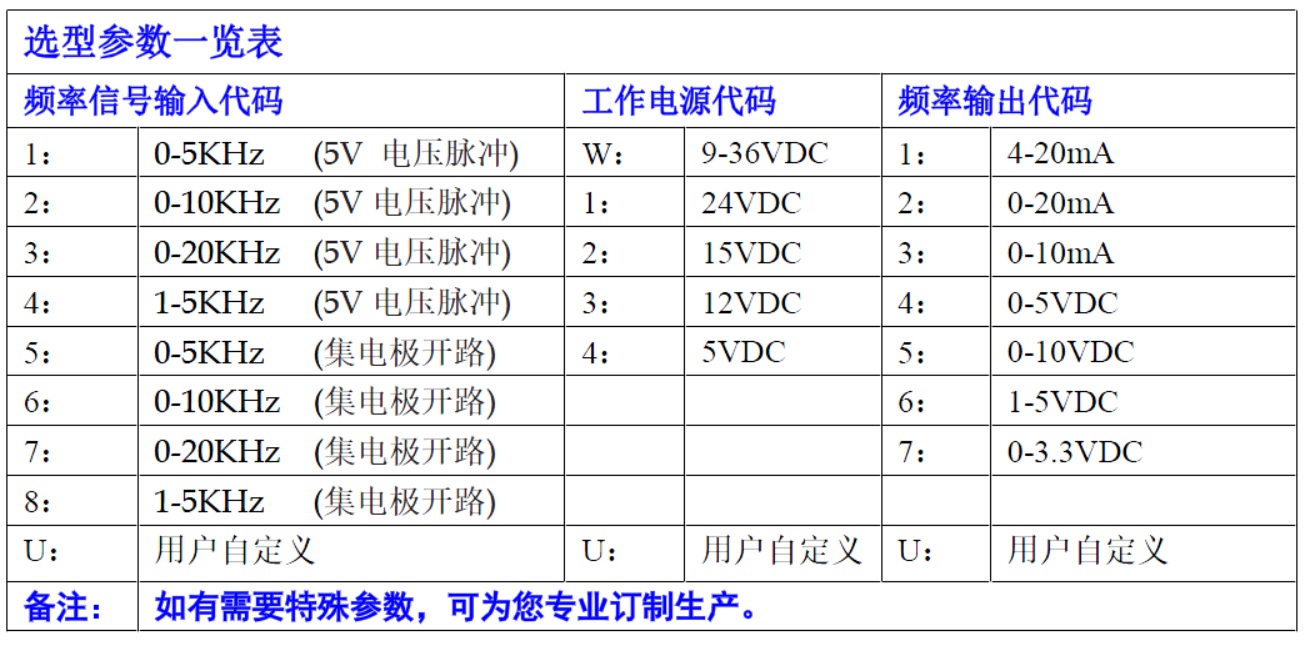

产品选型表:

型号举例:

例 1：信号输入：0-10KHz(5V 脉冲)；信号输出：0-10V；工作电源：24VDC；型号：JSD TFA-1001-215

例 2：信号输入：0-5KHz(集电极开路)；信号输出:4-20mA；工作电源：15VDC；型号：JSD TFA-1001-521

例 3：信号输入：0-200KHz(5V 脉冲)；信号输出:0-20mA；工作电源：9-36VDC；型号：JSD TFA-1001-UW2

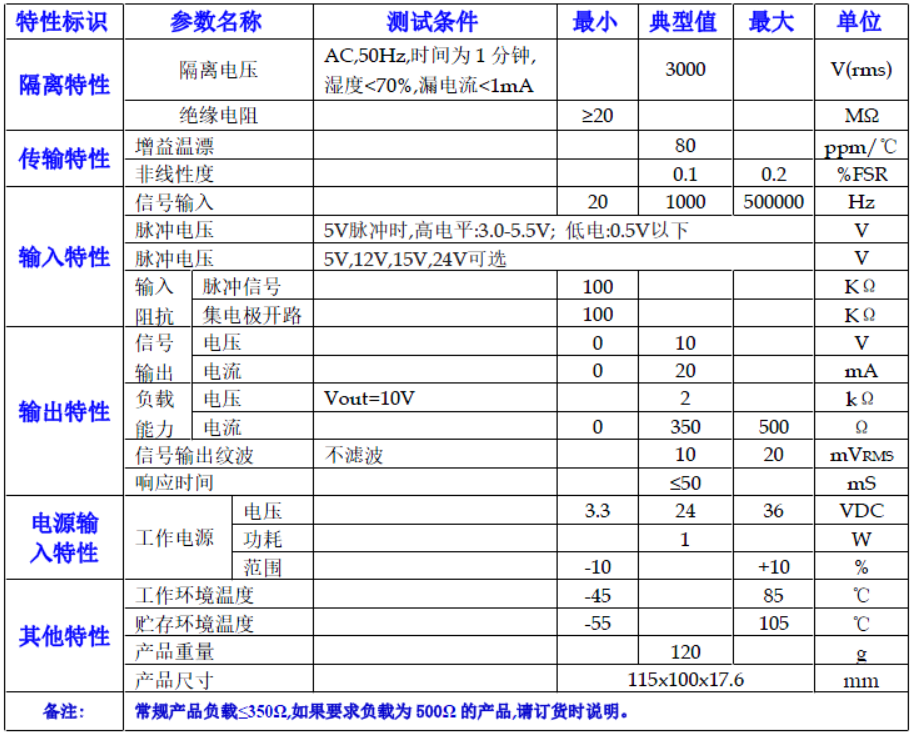

特性参数:

典型应用:

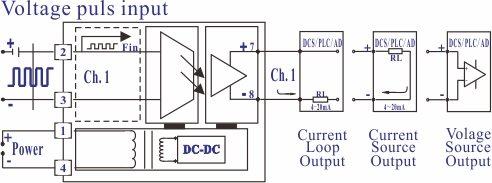

频率脉冲输入:

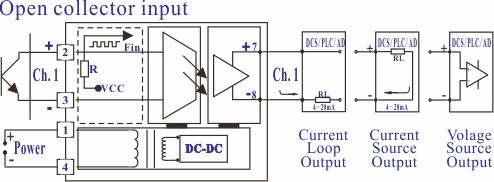

集电极开路输入(NPN):

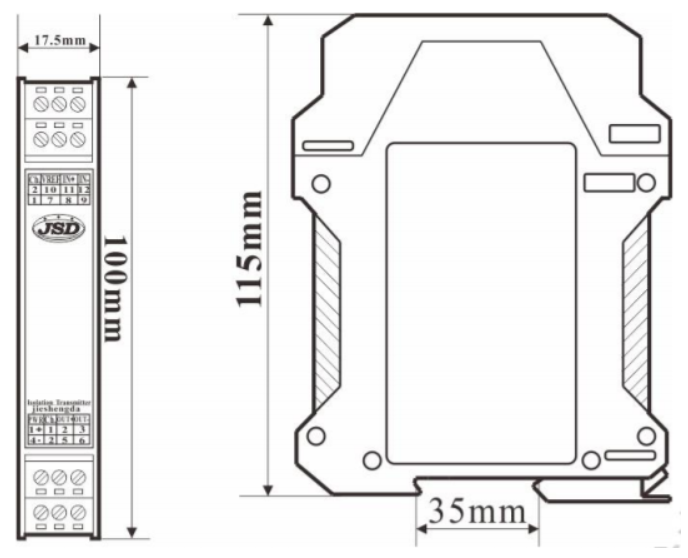

产品尺寸图:
