    类型:隔离变送器  日期:2012-9-7 8:28:12  点击:2817
    产品类别: 隔离变送器
    产品说明: 采集一路模拟量电压电流信号隔离,放大,转换成二路模拟量信号,无失真远距离传送.
    产品型号: DIN35 2*2 MI-V(I)x-Px-V(I)Ox 资料下载:
    输入信号: 4-20mA/0-±10V/0-±20mA/0-5V 输出信号: 0-±5V/0-±20mA/0-10V
    隔离电压: 3000VDC 隔离方式: 磁电隔离
    产品精度: 0.1%,0.2% 产品尺寸: 115*100*23
    通道数: 二进二出 封装方式: 国际标准DIN35mm
    一进二出模拟量信号隔离变送器

           一进二出模拟量信号隔离变送器

    特征:

    ◆薄体积,低成本,国际标准DIN35mm导轨安装方式

    ◆五端隔离(输入、输出及工作电源间相互隔离)

    ◆单通道输入双通道输出,通道间相互隔离

    ◆高精度等级(0.1%,0.2% F.S)

    ◆高线性度(0.1% F.S)

    ◆高隔离电压(3000VDC/60S)

    ◆极低温度漂移(35PPM/℃)

    ◆工业级温度范围(-45-+85 ℃)

    ◆产品性能可靠(MTBF>50万小时)

    ◆5V/12V/15V/24V等多种直流单电源选择

    ◆标准信号输入与输出(0-5V/0-10mA/4-20mA/0-±10V/0-±20mA)

    应用:

    ◆直流电流/电压信号隔离、转换及放大、信号分配

    ◆模拟信号地线干扰抑制及模拟量隔离、采集

    ◆4-20mA/0-5V/1-5V/0-±10V/0-±20mA等传感器信号的隔离、变换并能实现信号分配变换功能

    ◆仪器仪表与传感器信号收发

    ◆电量隔离测控的工业现场

    ◆模拟信号数据隔离、采集、变换及远传

    ◆工业现场信号隔离及变换及远程无失真传输

    ◆电力监控、医疗设备隔离安全栅

    ◆克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰

    产品概述:

    深圳捷晟达科技的DIN35 1*2 MI为一进二出模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源及通道间相互隔离,隔离电压高达3000VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好,适合在震动,潮湿的工业现场,标准DIN35mm导轨安装方式,方便用户安装等特点。如现场需交流供电请选购JSD TAM-1502系列隔离变送器。

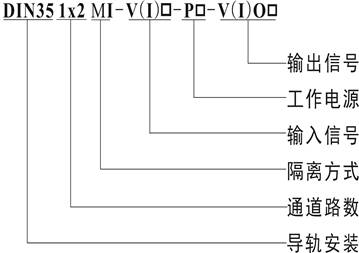

    产品选型说明:

    隔离变送器型号说明

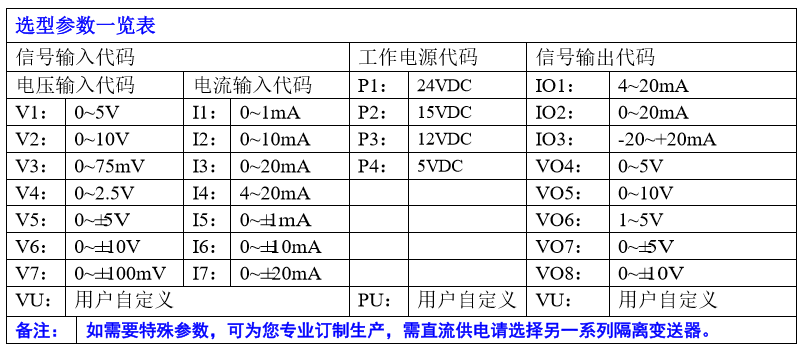

    产品选型表:
    一进二出隔离变送器选型表

    选型举例:

    例1:输入通道1:0-20mA; 输出通道1:4-20mA; 输出通道2:4-20mA; 工作电源:24VDC;产品型号: DIN35 1x2 MI-I3-P1-IO1

    例2:输入通道1:0-5VDC; 输出通道1:0-10VDC; 输出通道2:0-10VDC; 工作电源:15VDC;产品型号: DIN35 1x2 MI-V1-P2-VO5

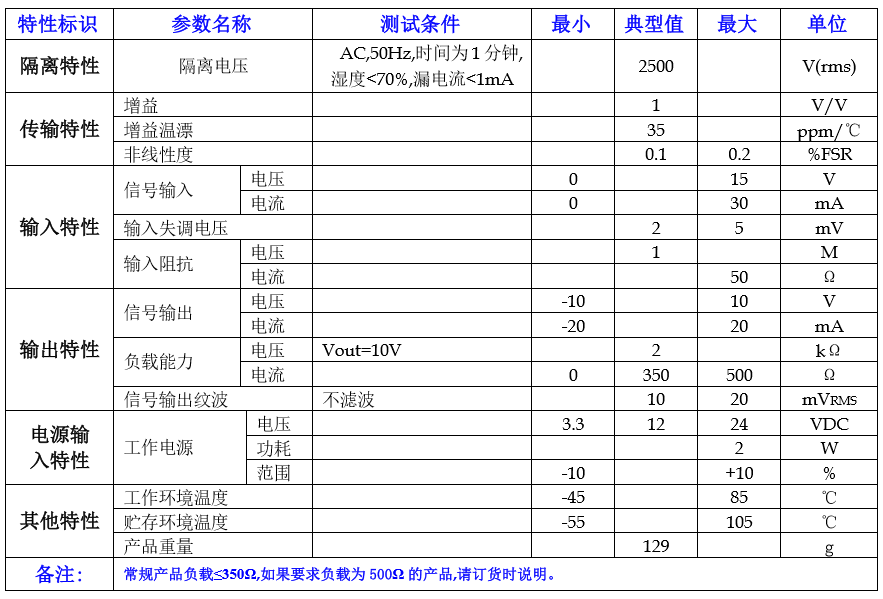

    特性参数表:

    模拟量隔离变送器

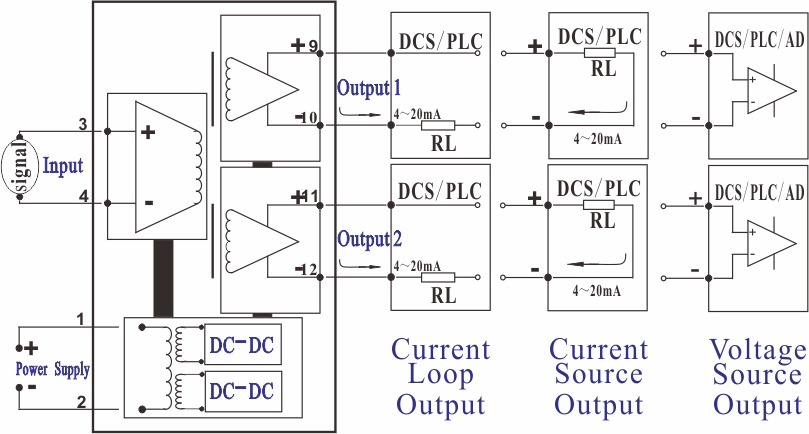

    应用接线图:
    二进二出隔离变送器

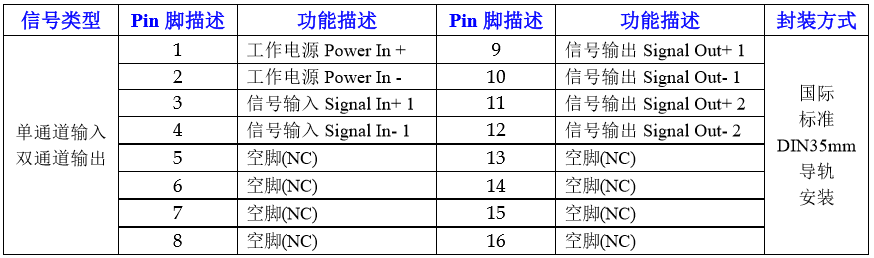

    引脚功能表:

    隔离变送器引脚图

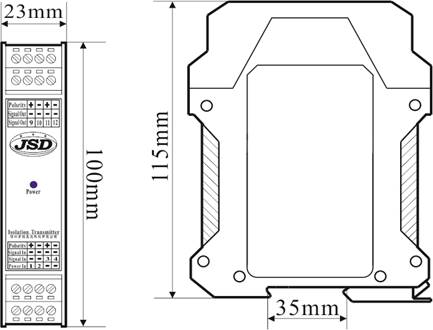

    产品尺寸图:
    隔离变送器尺寸图

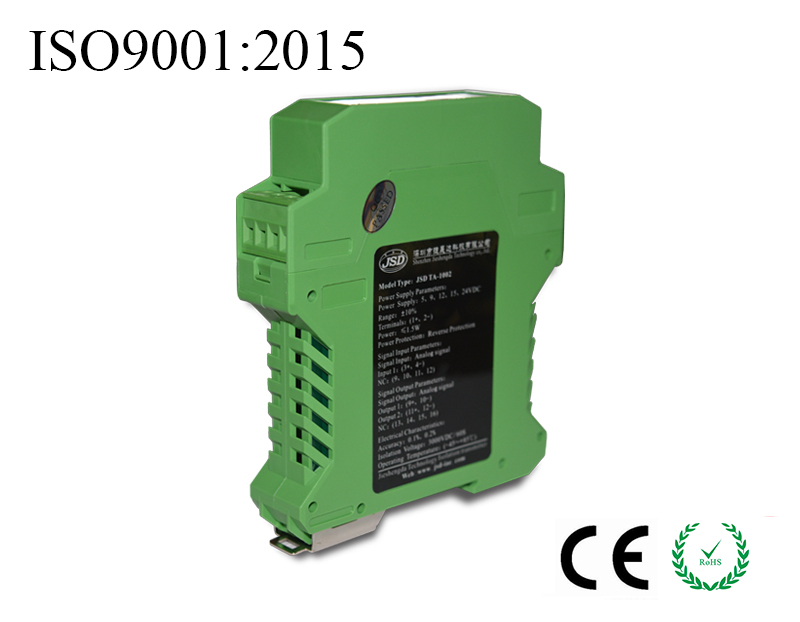

    产品照片:

    二进二出隔离变送器

    技术资料下载
    一进二出模拟量信号隔离变送器资料下载: http://www.jsd-iae.com/down/20170929030421.pdf

    使用注意事项:

    1、使用前,请仔细阅读产品说明书,如有疑问,请与本公司技术支持或售后服务联系;

    2、请不要将产品安装在危险区域使用,产品工作电源为直流电源,严禁使用220V交流电源给产品做为工作电源,“NC”脚不能与任何外部电路连接,否则会损伤产品本身;

    3、本文产品布板尺寸图均以“mm”和“英寸”为单位,“[ ]”内是英寸;

    4、产品质保3年,从发货之日计算,质保期间,产品正常使用过程中出现产品质量问题均由本公司免费维修或更换;

    5、严禁私自拆装产品,防止产品失效或发生故障;

    6、本文参数除特殊说明外,都是在Ta=25℃,湿度<75%,输入标称参数和输出额定负载时测得;

    7、本文所有指标测试方法均依据本公司企业标准;
