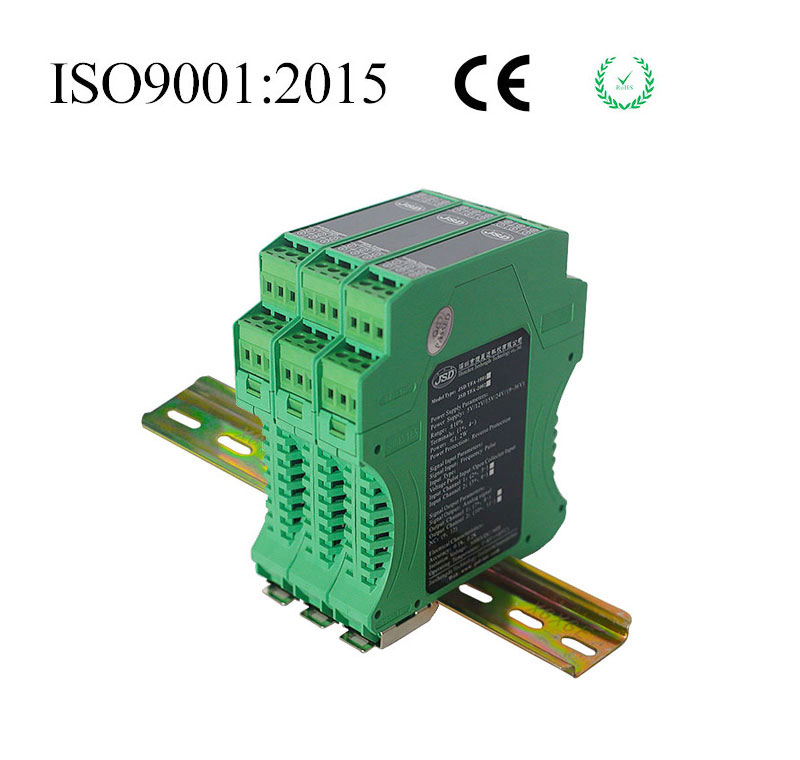

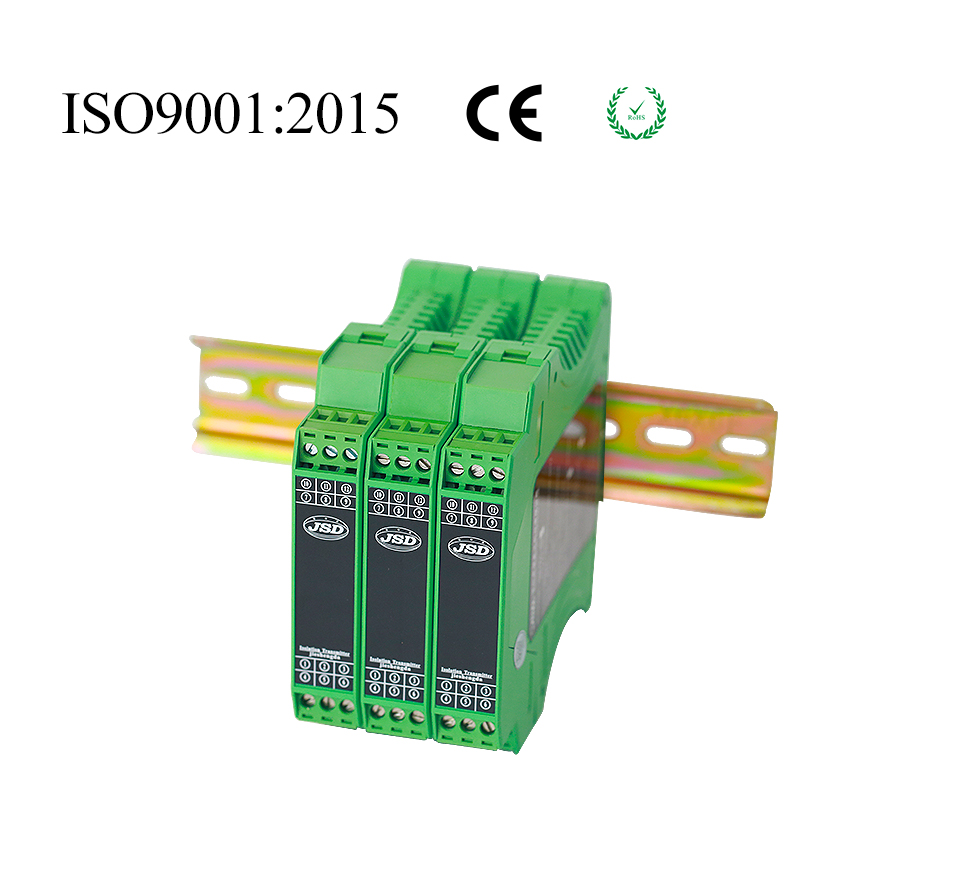

一进一出Pt100/Cu50热电阻温度信号隔离变送器

                         一进一出Pt100/Cu50热电阻温度信号隔离变送器
特征：

◆小体积,低成本,国际标准 DIN35mm 安装方式设计

◆三端隔离(输入、输出及工作电源间相互隔离)

◆单通道输入单通道输出

◆高精度等级(0.1%,0.2% F.S)相对温度

◆高线性度(0.1% F.S)

◆高隔离电压(3000VDC/60S)

◆内置线性化电路、长线补偿功能电路

◆工业级温度范围( -45~+85 ℃)

◆产品性能可靠(MTBF＞50 万小时)

◆5V/12V/15V/24V/(9-36VDC 宽范围)等多种直流单电源选择

◆Pt100 或(PT1000,PT10, Cu50, Cu100)等热电阻信号输入

应用：

◆采集 Pt100,PT1000,PT10, Cu50, Cu100 的信号

◆温度信号隔离、采集及变换

◆工业现场高精度温度测量

◆热电阻信号隔离与温度控制

◆仪器仪表与传感器信号收发

◆数据隔离、采集、变换及远传

◆油温测量与报警

◆信号回路地线干扰抑制

◆热电阻温度信号无失真分配功能

◆温度传感器信号转换成标准模拟量信号

◆工业现场信号隔离及变换及远程无失真传输

捷晟达科技的 JSD TARZ-1001 一进一出热电阻温度信号隔离变送器系列是DIN35 1*1 OI-TARZ系列产品的升级产品,是将输入Pt1000,Pt100,Pt10,Cu50,Cu100 的热电阻信号按温度从高到低转换并隔离,同时输出标准的模拟量信号或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC 及 DCS 系统。但输入的热电阻温度信号和输出的模拟量信号成一一对应的线性关系。

捷晟达科技(JSD 科技)的 JSD TARZ-1001 系列一进一出热电阻温度信号隔离变送器可采集-200℃-+600℃的温度信号,该系列温度隔离变送器内部有DC-DC 隔离电路,热电阻线性化、长线补偿、干扰抑制电路,特别适用于(Pt100 热电阻信号隔离转换成标准的模拟信号,温度信号的变送与无失真远传,工业现场温度信号采集与隔离, 测量现场高精度温度测量, 油温测量与报警),该热电阻信号隔离变送器采用光电耦合隔离技术, 使该隔离变送器能达到 3000VDC 的高隔离电压,同时具有较强的抗 EMC电磁干扰能,SMD 贴片工艺设计,使产品能在恶劣的工业环境中工作,提高了产品的可靠性和稳定性。产品使用非常方便,无需校正,无需外接任何器件,即可实现热电阻信号的隔离变送与转换。

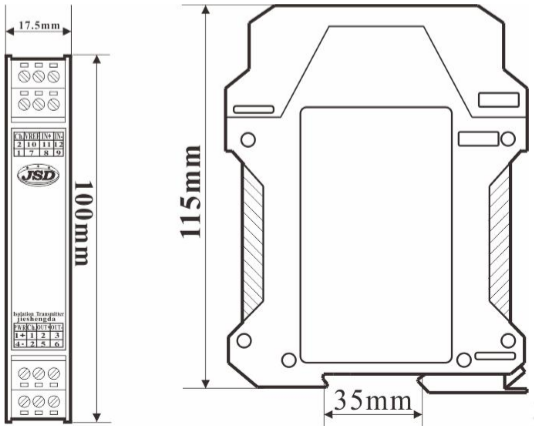

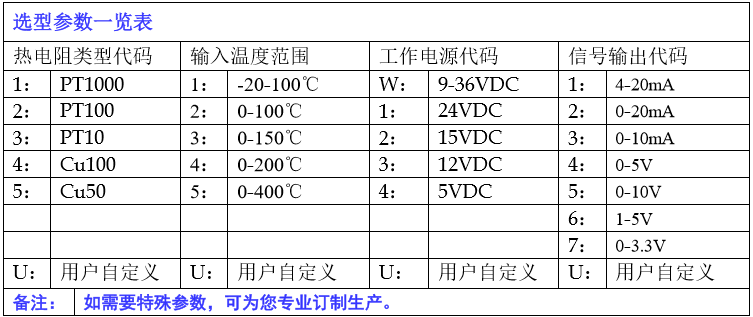

产品选型表:

选型举例:

例1:输入:Cu50；温度范围:0-400℃；工作电源:24VDC；输出:0-10VDC；产品型号:JSD TARZ-1001-5515

例 2:输入:PT100；温度范围:0-600℃；工作电源:36VDC；输出:0-5VDC；产品型号:JSD TARZ-1001-2UW4

例 3:输入:PT100；温度范围:0-100℃；工作电源:15VDC；输出:4-20mA；产品型号:JSD TARZ-1001-2221

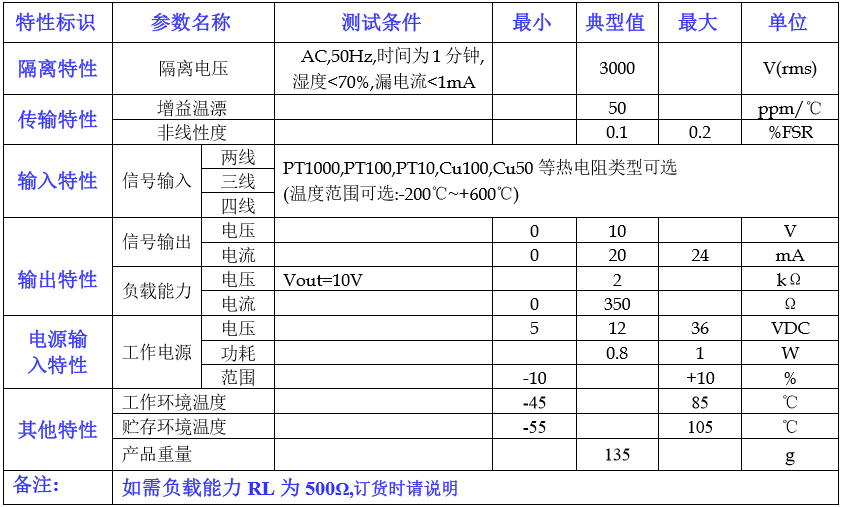

特性参数：

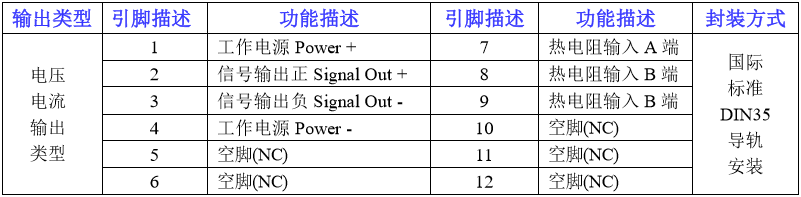

典型接线应用图：

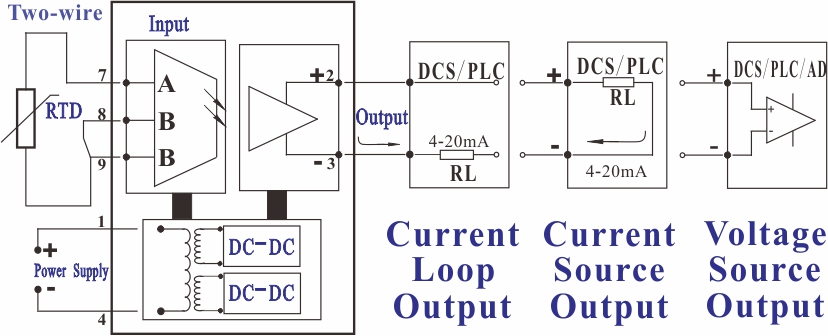

1.二线制典型应用图:

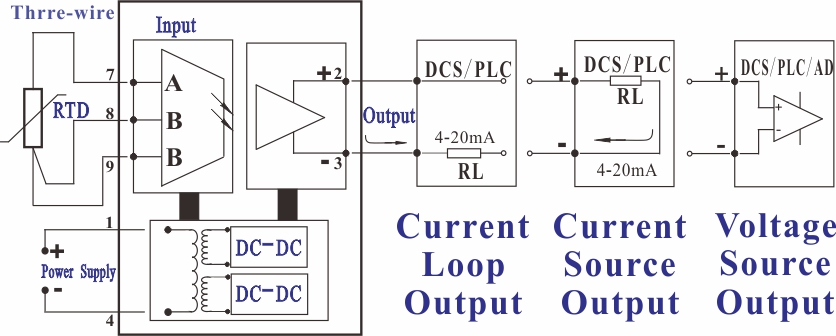

2.三线制典型应用图:

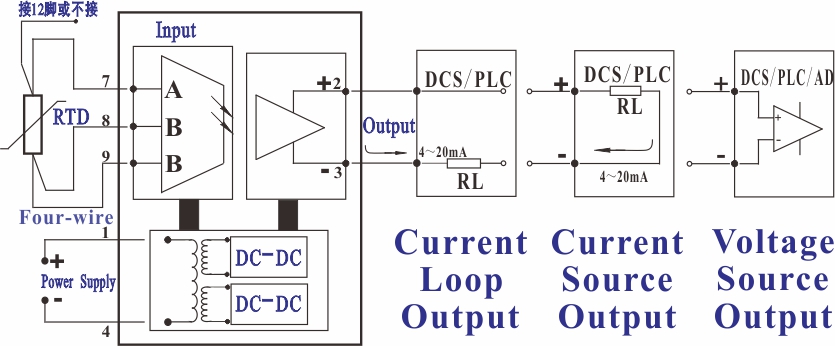

3.四线制典型应用图:
