  • JSD OI系列直流电压(电流)信号隔离放大器模块IC

    类型:隔离放大器  日期:2012-7-24 14:04:54  点击:2867
    产品类别: 隔离放大器
    产品说明: 捷晟达科技的JSD OI系列隔离放大器为光耦隔离产品,具有抗干扰能力强,性能稳定,温度范围宽,高精度高线性度等特点.
    产品型号: JSD OI-V(I)x-Px-V(I)Ox 资料下载:
    输入信号: 0-10VDC/0-5VDC/0-20mA/4-20mA 输出信号: 0-5V/0-10V/1-5V/0-20mA/4-20mA
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1级、0.2级; 产品尺寸: 32*8.9*14.2mm
    通道数: 一入一出 封装方式: SIP12
    JSD OI系列直流电压(电流)信号隔离放大器模块IC

                           JSD OI 系列直流电压(电流)信号隔离放大器模块IC
    产品特征:
    ◆低成本、小体积,SIP封装符合UL94-V0阻燃标准
    ◆只需外接多圈电位器即可实现零点和增益调节
    ◆工作电源、信号输入、信号输出间2500VDC三隔离
    ◆工作电源:5VDC,12VDC,15VDC,24VDC等单电源供电
    ◆0-5V/0-10V/1-5V/0-20mA/0-10mA/4-20mA/等电压电流信号之间的相互转换及放大
    ◆精度等级:0.1级、0.2级;
    ◆全量程极高的线性度(非线性度<0.1%)
    ◆有较强的抗EMC电磁干扰和高频信号空间干扰特性
    ◆工业级温度范围: -45~+85 ℃
    应用场所:
    ◆ 直流电流/电压信号隔离、转换、放大
    ◆ 模拟信号地线干扰抑制及模拟量隔离、采集
    ◆4-20mA/0-20mA/1-5V/0-2.5V/0-3.3V/0-5V/0-10V等传感器信号的隔离及变换功能
    ◆可多路组合并能实现一进一出、一进二出、一进三出、一进四出、二进二出、三进三出信号隔离变换及分配功能
    ◆仪器仪表与传感器信号收发
    ◆电量隔离测控的工业现场
    ◆模拟信号数据隔离、采集及变换
    ◆工业现场信号隔离及变换及远程无失真传输
    ◆电力监控、医疗设备隔离安全栅
    产品概述:
          捷晟达科技的JSD OI系列隔离放大器是一种是将输入信号隔离放大、转换成按比例输出的直流信号的混合集成电路,该隔离放大器IC前级是电压(电流)信号输入, 后级是电流(电压)信号输出,同一芯片上集成了一个多隔离的微功耗电源向内部信号处理电路供电,使信号输入、工作电源、信号输出间相互隔离。JSD OI系列隔离放大器采用了光电隔离技术,相比磁电隔离变换器具较强的抗EMC电磁干扰和高频信号空间干扰特性。
    详细技术资料:http://www.jsd-iae.com/down/201278232136915.pdf

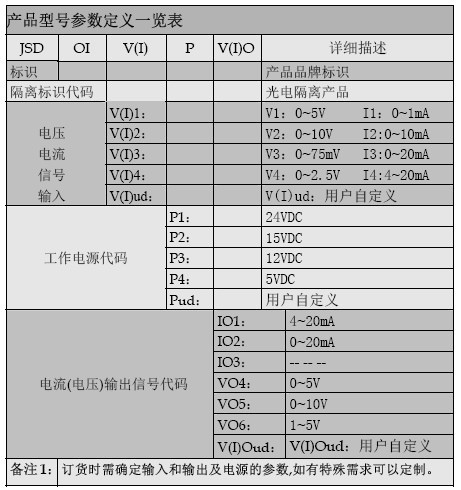

    隔离放大器选型表:

    隔离放大器选型举例:

    例1:输入信号:0-5V;     输出信号:0-5V;       工作电源:5VDC;        产品型号:JSD OI-V1-P4-VO4

    例2:输入信号:4-20mA;输出信号:4-20mA; 工作电源:24VDC;      产品型号:JSD OI-I4-P1-IO1

    例3:输入信号:0-5V;     输出信号:0-3V;       工作电源:12VDC;       产品型号:JSD OI-V1-P3-U

    例4:输入信号:4-20mA;输出信号:0-20mA; 工作电源:24VDC;      产品型号:JSD OI-I4-P1-IO2

    例5:输入信号:0-5V;     输出信号:0-10V;     工作电源:15VDC;      产品型号:JSD OI-V1-P2-VO5

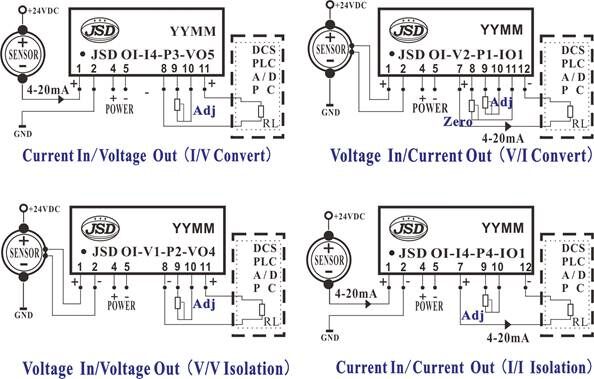

    产品应用图:

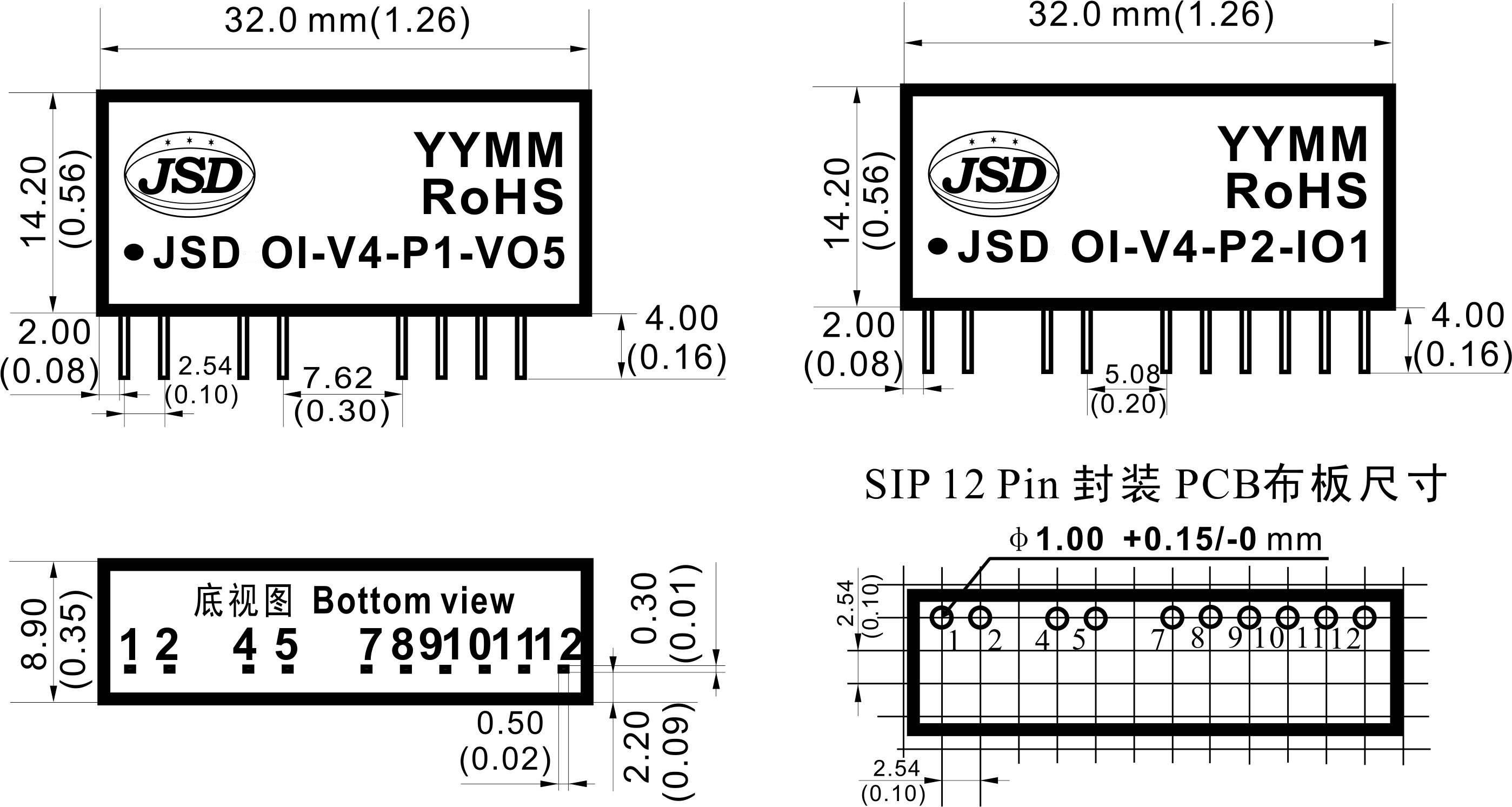

    产品尺寸图:

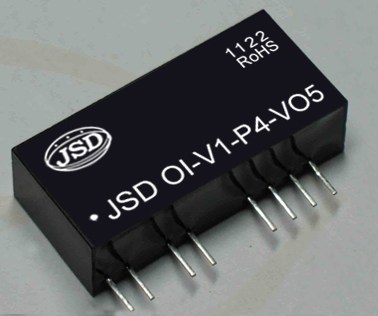

    产品图片:
